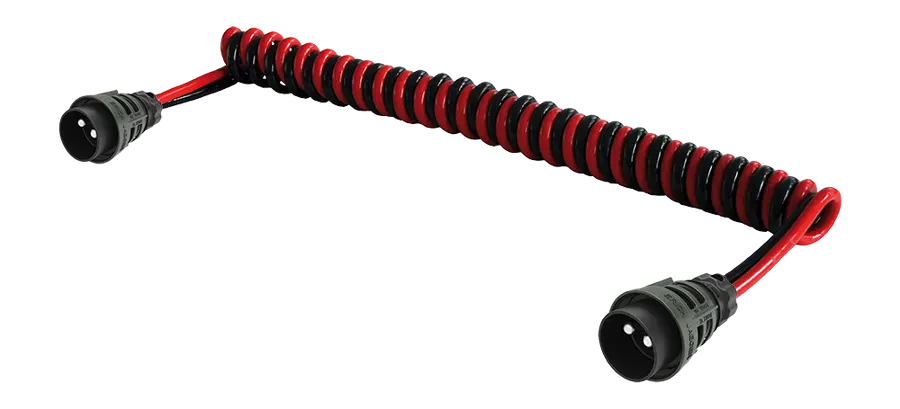

Erich Jaeger 652093Erich Jaeger d'origine

2P/24V(135A) câble spiralé (VG 96927-12)

Prix sur demande

Délai: sous 1 semaine

ConnectorRoute est distributeur agréé des produits Erich Jaeger. Les références d'autres marques ne servent qu'à l'identification et au cross-référencement.

NormeVG 96927-12

Tension24V

Pôles2P

Catégoriecâble spiralé

Références externes

Numéros de cross-référence connus

Ces références de fournisseurs, distributeurs et marques de véhicules ne servent qu'à l'identification.

Marque / fournisseur	Références
Europart	`4830652093`
Herth & Buss	`51276517`
Reflexallen	`6.00945.626`

Contexte produit

Description du produit et application

À quoi sert 652093 ?

Erich Jaeger 652093 est 2P/24V(135A) câble spiralé (VG 96927-12). En pratique, ce composant (câble spiralé) se sélectionne selon la famille de connecteurs, la norme électrique, la tension, le nombre de pôles et le mode de montage ou de raccordement dans le véhicule. VG 96927-12 et 24V doivent être vérifiés sur le schéma du véhicule ou de la remorque.

Contrôles techniques avant commande

Les données produit publiques mettent en avant : Longueur utile max. [en m]: 6,00, Section des conducteurs: 2x 35.0mm², Raccordement contact: crimp contact, solder contact, Protection: IP 54, IP X4, IP X7, emballage: sachet PE, Norme: VG 96927-12. Ces détails comptent, car un article à la bonne description peut encore échouer sur l'entrée de câble, la connexion des contacts, l'étanchéité, le matériau du boîtier ou l'espace de montage.

Comment ConnectorRoute fournit cet article

En tant que distributeur agréé Erich Jaeger, ConnectorRoute fournit 652093 neuf et d'origine, dans l'emballage d'origine du fabricant. La livraison se fait par boîte complète ; le devis précise la quantité par boîte, le prix à la pièce, la disponibilité et le délai.

Produits à commander ensemble

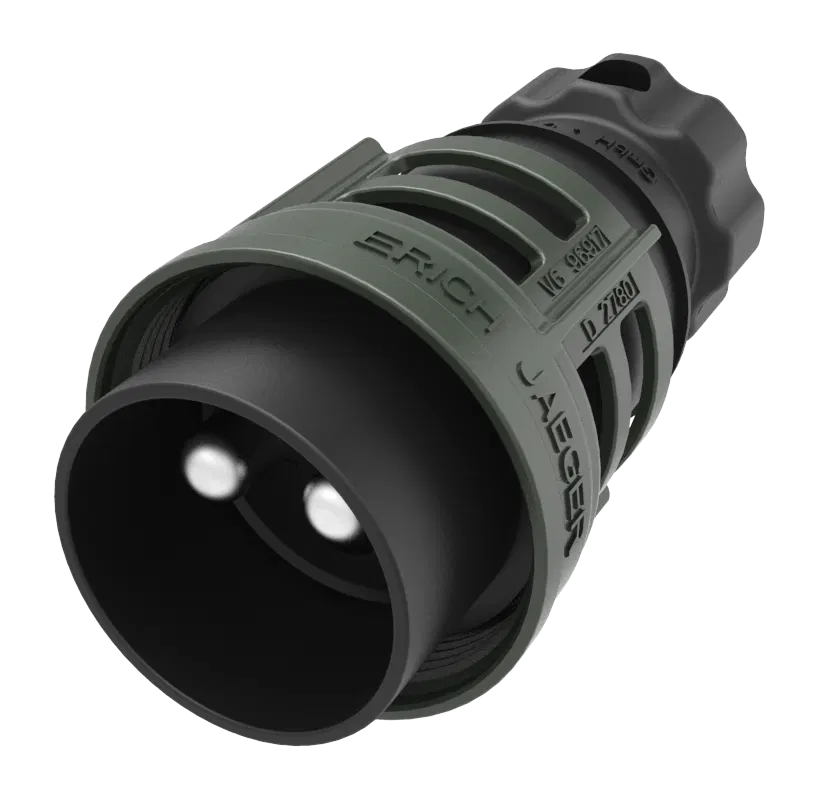

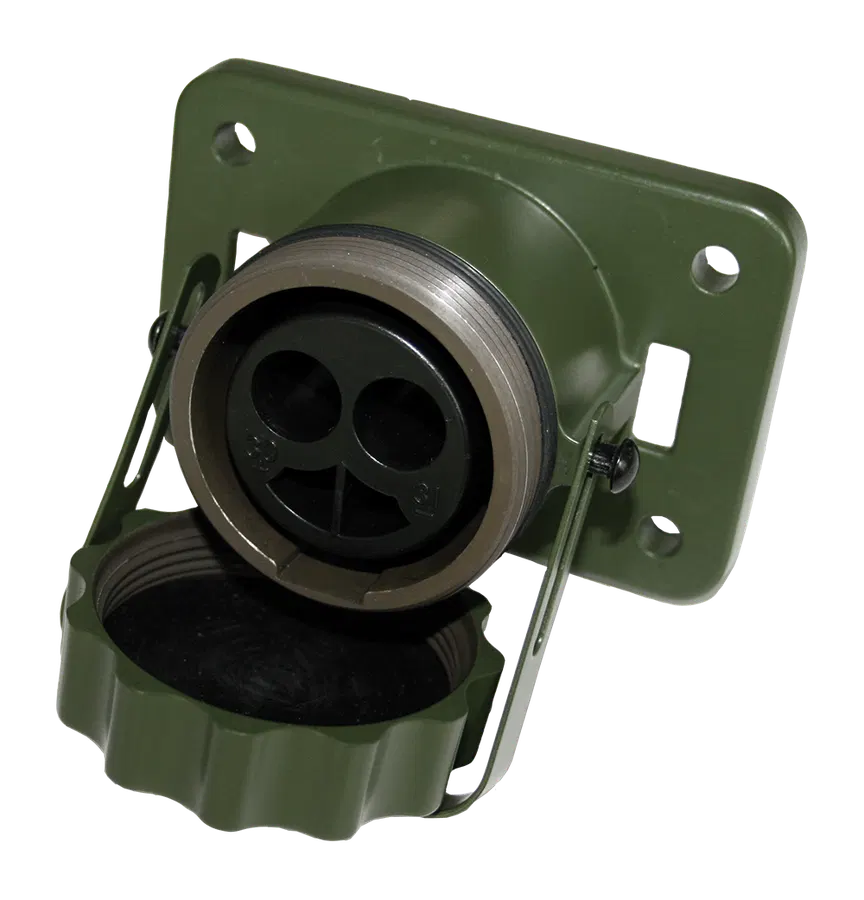

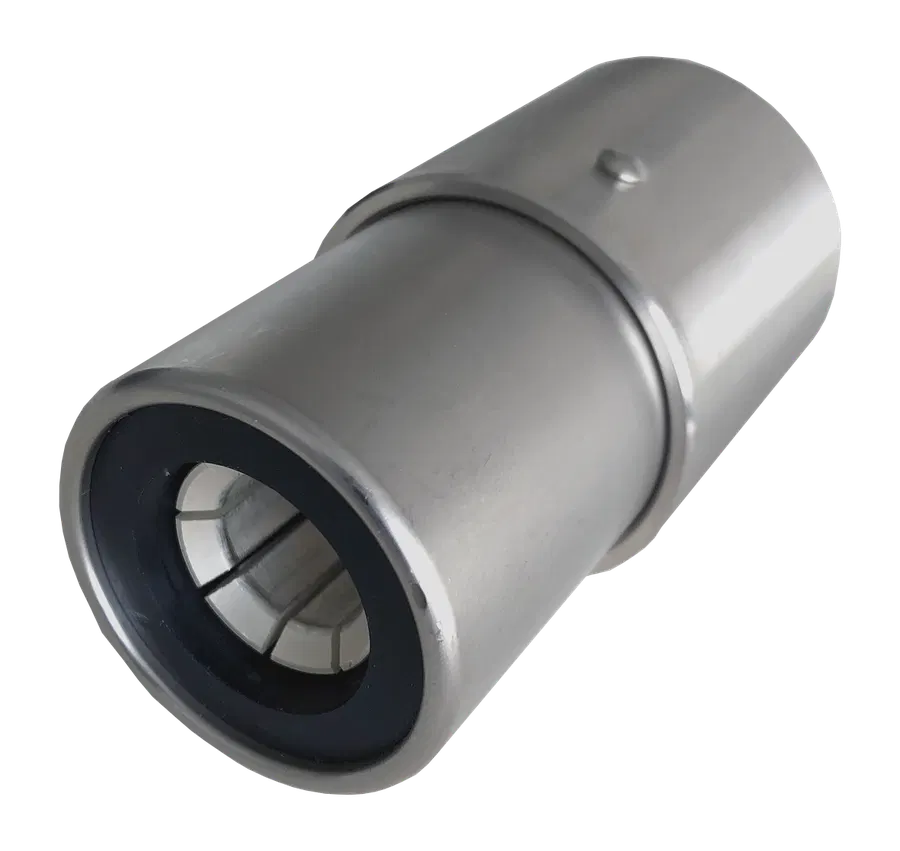

Dans la mesure du possible, combinez les pièces système associées dans une même commande : 151211 2P/24V(168A) prise (VG 96917 A002), 251097 2P/24V(135A) fiche (VG 96917 E001A), 311181 2P/24V(300A) adaptateur (STANAG 4074 / MIL-PRF-62122, VG 96917), 151212 2P/24V prise (VG 96917 A001), 251098 2P/24V(168A) fiche (VG 96917). Cela évite de résoudre une référence tout en laissant la fiche, la prise, le câble spiralé ou l'adaptateur correspondant devenir le prochain goulot.

Données produit structurées

Référence: 652093
Famille de produits: câble spiralé
Norme: VG 96927-12
Tension: 24V
Pôles: 2P
Secteur: véhicules de défense

Questions sur cet article

S'agit-il d'une pièce Erich Jaeger d'origine ?

Oui. ConnectorRoute est distributeur agréé Erich Jaeger et fournit 652093 neuf et d'origine, directement d'Erich Jaeger.

Comment 652093 est-il conditionné et commandé ?

Les pièces Erich Jaeger sont livrées dans leur emballage d'origine. La commande se fait par boîte ; la page produit ou le devis indique la quantité par boîte et le prix à la pièce.

Que joindre à une demande ?

Envoyez la référence Erich Jaeger et les quantités souhaitées. Pour un conseil système, ajoutez des photos de la pièce montée, du connecteur correspondant et les informations du véhicule ou de la remorque.

Spécifications techniques

Données techniques

Longueur utile max. [en m]: 6,00
Section des conducteurs: 2x 35.0mm²
Raccordement contact: crimp contact, solder contact
Protection: IP 54, IP X4, IP X7
emballage: sachet PE
Famille produit: câble spiralé
Norme: VG 96927-12
Industrie: véhicules de défense
Courant de pointe / charge courte durée [en A]: 245
Courant nominal / charge permanente [en A]: 135
Résistance à la température [en °C]: -40.0 - 80.0
Tension [en V]: 24
Caractéristique spéciale: nested câble, avec metal screw ring (bronze green)
Type d'étanchéité: bouchon d'étanchéité
Couleur du câble: black/red
Couleur de l'insert de contact: noir
Surface du contact: silver (Ag)
Couleur du boîtier: vert bronze (RAL 6031-F9)
Matériau du boîtier: métal incassable
Sortie de câble: écrou-raccord
Version du contact: broche de contact
Nombre de fiches connectées: 2
Nombre de prises connectées: 0
Nombre de pôles: 02
Nombre de sorties de joint: double
Contact : section de conducteur max. [en mm²]: 35,00
Diamètre extérieur de spirale [en mm]: 70,00
