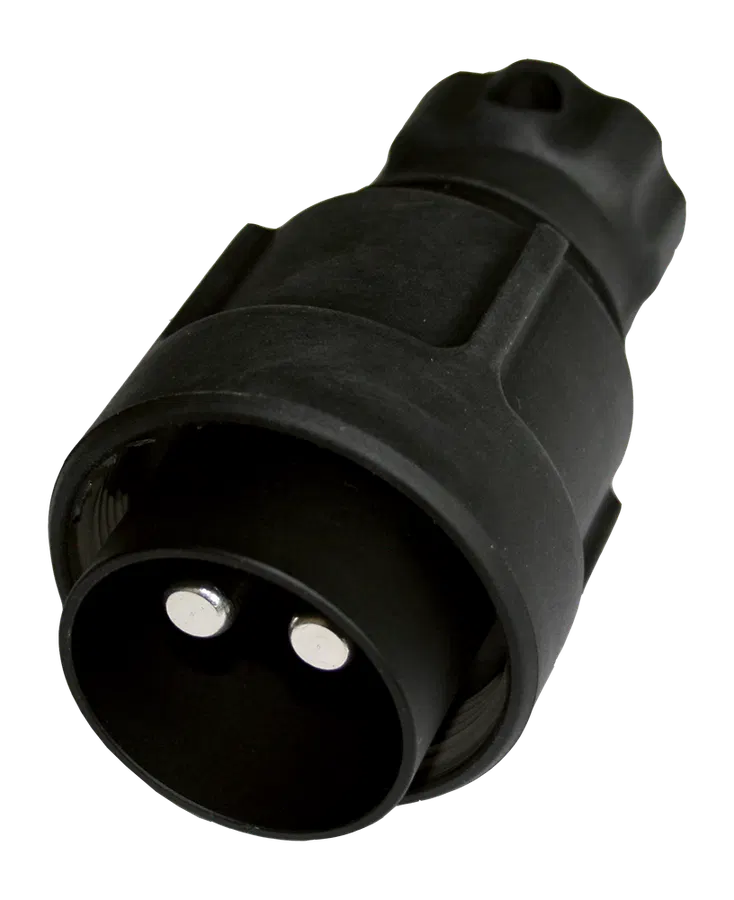

2P/24V(135A) fiche (VG 96917 E001B)
Erich Jaeger 251095Erich Jaeger d'origine

2P/24V(135A) fiche (VG 96917 E001B)

€58,68à la pièce · HT

Livré par boîte de 30 pièces — €1.760,40 la boîte

Expédition sous 1 semaine
Livraison offerte dès €500 · sinon forfait €25
1

Plutôt demander un devis ? · Page produit officielle Erich Jaeger

ConnectorRoute est distributeur agréé des produits Erich Jaeger. Les références d'autres marques ne servent qu'à l'identification et au cross-référencement.

NormeVG 96917
Tension24V
Pôles2P
Catégoriefiche

Produits système

Pièces Erich Jaeger d'origine souvent commandées avec cet article : fiches, prises, câbles spiralés et adaptateurs correspondants.

Références externes

Numéros de cross-référence connus

Ces références de fournisseurs, distributeurs et marques de véhicules ne servent qu'à l'identification.

Marque / fournisseurRéférences
Europart4830051095
Hella8JA 001 931-061
Hofmei2820004161
Maehler & Kaege600942004
Würth0997768419090 1

Contexte produit

Description du produit et application

À quoi sert 251095 ?

Erich Jaeger 251095 est 2P/24V(135A) fiche (VG 96917 E001B). En pratique, ce composant (fiche) se sélectionne selon la famille de connecteurs, la norme électrique, la tension, le nombre de pôles et le mode de montage ou de raccordement dans le véhicule. VG 96917 et 24V doivent être vérifiés sur le schéma du véhicule ou de la remorque.

Contrôles techniques avant commande

Les données produit publiques mettent en avant : Pour diamètre de câble: 12,00mm, Raccordement contact: crimp contact, solder contact, Protection: IP 54, IP X4, IP X7, Nombre de sorties de joint: double, Type d'étanchéité: bouchon d'étanchéité, Norme: VG 96917. Ces détails comptent, car un article à la bonne description peut encore échouer sur l'entrée de câble, la connexion des contacts, l'étanchéité, le matériau du boîtier ou l'espace de montage.

Comment ConnectorRoute fournit cet article

En tant que distributeur agréé Erich Jaeger, ConnectorRoute fournit 251095 neuf et d'origine, dans l'emballage d'origine du fabricant. La livraison se fait par boîte complète ; le devis précise la quantité par boîte, le prix à la pièce, la disponibilité et le délai.

Produits à commander ensemble

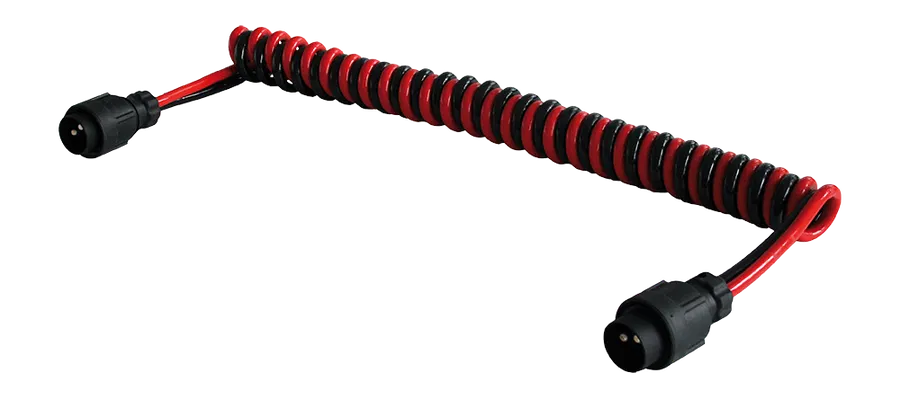

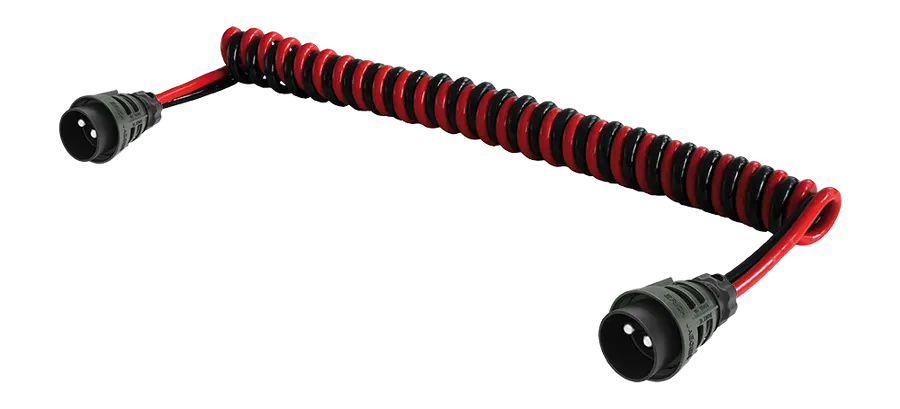

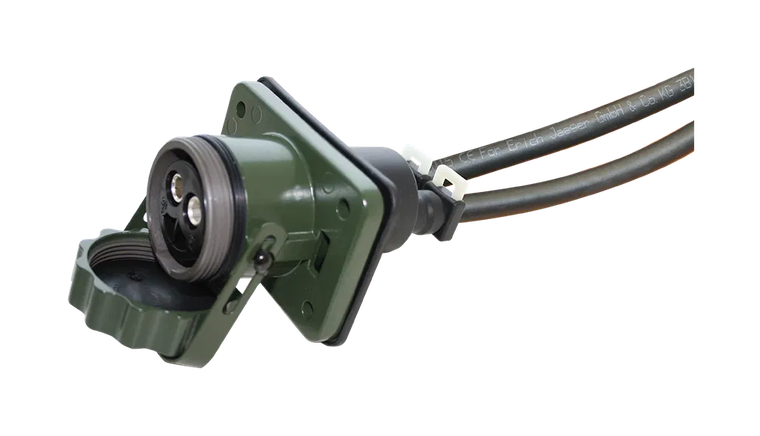

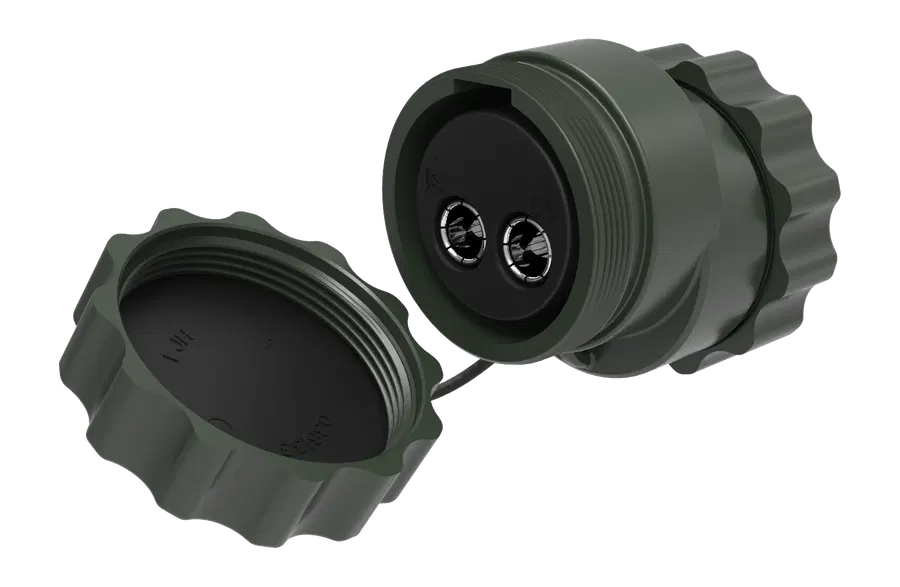

Dans la mesure du possible, combinez les pièces système associées dans une même commande : 151211 2P/24V(168A) prise (VG 96917 A002), 651910 2P/24V(135A) câble (VG 96917), 652092 2P/24V(135A) câble spiralé (VG 96927-12), 311181 2P/24V(300A) adaptateur (STANAG 4074 / MIL-PRF-62122, VG 96917), 301108 2P/24V(168A) coupleur (VG 96917 D001) - avec capuchons vissés pour le raccordement de 2 câbles de liaison. Cela évite de résoudre une référence tout en laissant la fiche, la prise, le câble spiralé ou l'adaptateur correspondant devenir le prochain goulot.

Données produit structurées

Référence
251095
Famille de produits
fiche
Norme
VG 96917
Tension
24V
Pôles
2P
Secteur
véhicules de défense

Questions sur cet article

S'agit-il d'une pièce Erich Jaeger d'origine ?

Oui. ConnectorRoute est distributeur agréé Erich Jaeger et fournit 251095 neuf et d'origine, directement d'Erich Jaeger.

Comment 251095 est-il conditionné et commandé ?

Les pièces Erich Jaeger sont livrées dans leur emballage d'origine. La commande se fait par boîte ; la page produit ou le devis indique la quantité par boîte et le prix à la pièce.

Que joindre à une demande ?

Envoyez la référence Erich Jaeger et les quantités souhaitées. Pour un conseil système, ajoutez des photos de la pièce montée, du connecteur correspondant et les informations du véhicule ou de la remorque.

Spécifications techniques

Données techniques

Pour diamètre de câble
12,00mm
Raccordement contact
crimp contact, solder contact
Protection
IP 54, IP X4, IP X7
Nombre de sorties de joint
double
Type d'étanchéité
bouchon d'étanchéité
Famille produit
fiche
Norme
VG 96917
Industrie
véhicules de défense
Courant de pointe / charge courte durée [en A]
245
Courant nominal / charge permanente [en A]
135
Tension [en V]
24
emballage
retail bag
Conception/version
caoutchouté
Caractéristique spéciale
avec rubberized metal screw ring (black)
Couleur de l'insert de contact
noir
Surface du contact
silver (Ag)
Couleur du boîtier
noir
Matériau du boîtier
métal incassable
Sortie de câble
écrou-raccord, dual sortie de câble 180°
Version du contact
broche de contact
Nombre de pôles
02
Ajout à la norme
E001B
Contact : section de conducteur max. [en mm²]
35,00
