Erich Jaeger 141170Erich Jaeger d'origine

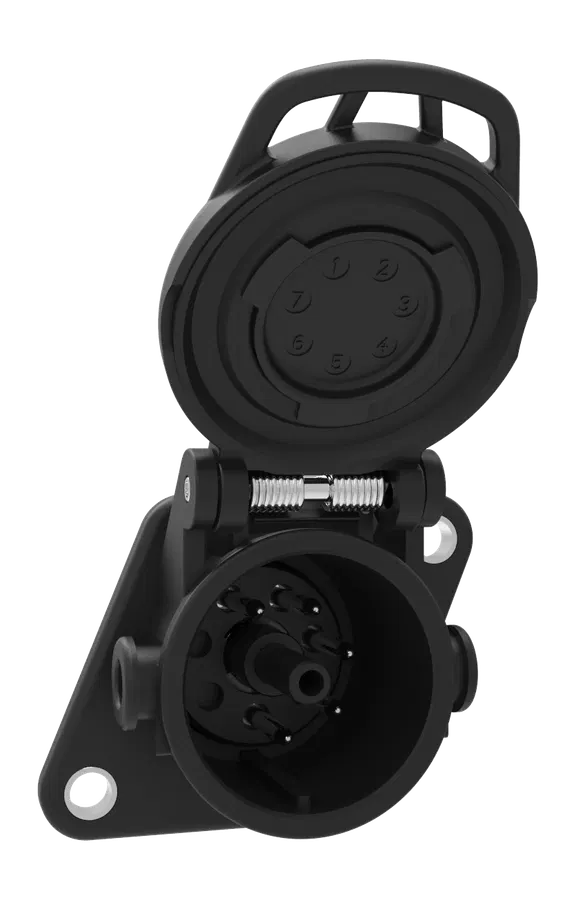

5P/24V «JAEGER Basic» prise (ISO 7638-1 ABS, ADR)

Prix sur demande

Délai: sous 1 semaine

ConnectorRoute est distributeur agréé des produits Erich Jaeger. Les références d'autres marques ne servent qu'à l'identification et au cross-référencement.

NormeISO 7638-1

Tension24V

Pôles5P

Catégorieprise

Références externes

Numéros de cross-référence connus

Ces références de fournisseurs, distributeurs et marques de véhicules ne servent qu'à l'identification.

Marque / fournisseur	Références
Littelfuse	`583670`
Phillips	`B101-3-2-01-1001`

Contexte produit

Description du produit et application

À quoi sert 141170 ?

Erich Jaeger 141170 est 5P/24V «JAEGER Basic» prise (ISO 7638-1 ABS, ADR). En pratique, ce composant (prise) se sélectionne selon la famille de connecteurs, la norme électrique, la tension, le nombre de pôles et le mode de montage ou de raccordement dans le véhicule. ISO 7638-1 et 24V doivent être vérifiés sur le schéma du véhicule ou de la remorque.

Contrôles techniques avant commande

Les données produit publiques mettent en avant : Pour diamètre de câble: 9,70mm - 11,30mm, Raccordement contact: contact à vis, Protection: IP 54, IP X7, emballage: sachet PE, Marquage: ERICH JAEGER, Norme: ISO 7638-1. Ces détails comptent, car un article à la bonne description peut encore échouer sur l'entrée de câble, la connexion des contacts, l'étanchéité, le matériau du boîtier ou l'espace de montage.

Comment ConnectorRoute fournit cet article

En tant que distributeur agréé Erich Jaeger, ConnectorRoute fournit 141170 neuf et d'origine, dans l'emballage d'origine du fabricant. La livraison se fait par boîte complète ; le devis précise la quantité par boîte, le prix à la pièce, la disponibilité et le délai.

Produits à commander ensemble

Dans la mesure du possible, combinez les pièces système associées dans une même commande : 641126 7P/24V câble (ISO 7638-1 ABS, EBS, ADR), 241070 7P/24V fiche (ISO 7638-1 ABS, EBS, ADR), 641115 5P/24V câble spiralé (ISO 7638-1 ABS, ADR), 381089 sortie baïonnette pour raccordement de câble, 381303 7P/24V boîtier de fiche (ISO 7638-1 ABS, EBS, ADR). Cela évite de résoudre une référence tout en laissant la fiche, la prise, le câble spiralé ou l'adaptateur correspondant devenir le prochain goulot.

Données produit structurées

Référence: 141170
Famille de produits: prise
Norme: ISO 7638-1
Tension: 24V
Pôles: 5P
Secteur: véhicules industriels

Questions sur cet article

S'agit-il d'une pièce Erich Jaeger d'origine ?

Oui. ConnectorRoute est distributeur agréé Erich Jaeger et fournit 141170 neuf et d'origine, directement d'Erich Jaeger.

Comment 141170 est-il conditionné et commandé ?

Les pièces Erich Jaeger sont livrées dans leur emballage d'origine. La commande se fait par boîte ; la page produit ou le devis indique la quantité par boîte et le prix à la pièce.

Que joindre à une demande ?

Envoyez la référence Erich Jaeger et les quantités souhaitées. Pour un conseil système, ajoutez des photos de la pièce montée, du connecteur correspondant et les informations du véhicule ou de la remorque.

Spécifications techniques

Données techniques

Pour diamètre de câble: 9,70mm - 11,30mm
Raccordement contact: contact à vis
Protection: IP 54, IP X7
emballage: sachet PE
Marquage: ERICH JAEGER
Famille produit: prise
Norme: ISO 7638-1
Industrie: véhicules industriels
Marque: JAEGER Basic
Tension [en V]: 24
Inclus dans la livraison: contact insert (3x 1.5mm² + 2x 4.0mm²), screw cap
Caractéristique spéciale: color coding for easy installation
Type d'étanchéité: capuchon vissé
Surface du contact: nickelé (Ni)
Matériau du couvercle: composite renforcé
Couleur du boîtier: noir
Matériau du boîtier: composite renforcé
Sortie de câble: sortie de câble 180°, écrou-raccord
Version du contact: contact pin avec joint
Nombre de pôles: 05
Ajout à la norme: ABS, ADR
