Alternative Erich Jaeger
016271
7P câble spiralé (sans fiche/prise)
Utilisez cette référence comme point de départ pour un devis : ConnectorRoute vérifie les alternatives adaptées, l'ajustement, la disponibilité, le MOQ et le délai avant de proposer une route de remplacement.
ConnectorRoute est indépendant et n'est pas affilié à Erich Jaeger GmbH. Les marques et références d'articles sont utilisées uniquement pour l'identification et le cross-reference.
Références article externes
Références croisées connues
Ces références fournisseurs, distributeurs et marques véhicule proviennent de l'aperçu highrunner fourni. Elles servent à l'identification; ConnectorRoute valide toujours la route de remplacement technique avant devis.
Marque / fournisseur
Références
Herth & Buss
51276531000
Scania
20 223 051
Produits système
Produits associés dans la même route de connexion
Produits souvent vérifiés avec cette référence : fiches, prises, câbles spiralés, adaptateurs et câbles d'alimentation correspondants. Le matériel d'installation générique est volontairement exclu.
Contexte produit
Description produit et application
Erich Jaeger 016271 est 7P câble spiralé (sans fiche/prise). Ce câble spiralé forme la liaison flexible entre véhicule tracteur et remorque. Longueur utile, extension maximale, matériau de câble et section des conducteurs comptent autant que la norme connecteur. ISO 3732 - Type S, ISO 1185 - Type N, ISO 3731 - Type S, ISO 1724 - Type N et 12V doivent être vérifiées avec le schéma véhicule ou remorque. Le cadre de sélection connu est ISO 3732 - Type S, ISO 1185 - Type N, ISO 3731 - Type S, ISO 1724 - Type N, 12V, 7P et voitures, agriculture, véhicules industriels.
Quel est le rôle de 016271 ?
Cette page traite 016271 comme un vrai composant électrique véhicule, pas seulement comme un mot-clé. En pratique, la pièce se sélectionne par famille de connecteur, norme électrique, tension, nombre de pôles et mode de montage. Pour câble spiralé, le composant opposé et la route de câble font partie de la décision.
Points techniques avant remplacement
Les données produit publiques indiquent notamment : Longueur utile max. [en m]: 3,00, Longueur d'extension max. [en m]: 4,50, Section des conducteurs: 6x 1.5mm² + 1x 2.5mm², Matériau du câble: PUR, Diamètre extérieur de spirale [en mm]: 50,00, Nombre de prises connectées: 0 et Nombre de fiches connectées: 0. Ces détails comptent, car une alternative peut avoir la bonne description tout en échouant sur l'entrée de câble, le raccordement des contacts, l'étanchéité, le matériau du boîtier ou l'espace de montage.
Comment ConnectorRoute vérifie l'alternative
ConnectorRoute part de la référence Erich Jaeger, puis vérifie l'application : type de véhicule, volume annuel, connecteur opposé existant, plans ou photos, niveau de validation requis et continuité d'approvisionnement. C'est seulement ensuite qu'une alternative devient une route de devis fiable.
Produits à inclure dans la même demande

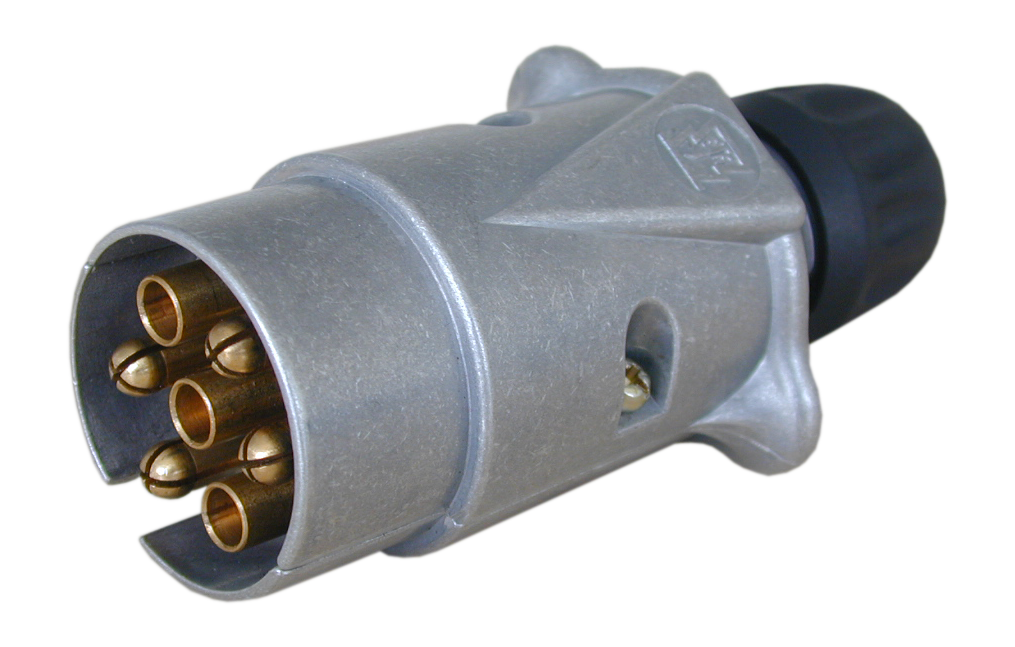

Pour un devis utile, ajoutez si possible les produits système associés : 101100 7P/12V prise (ISO 1724 - Type N), 201212 7P/12V fiche (ISO 1724 - Type N), 651017 Câble spiralé adaptateur - avec 7P/12V fiche (ISO 1724) et 7P/24V fiche (ISO 1185), 101285 7P/12V prise (ISO 1724 - Type N), 201005 7P/12V fiche (ISO 1724 - Type N). Cela évite de résoudre une référence tout en laissant la fiche, la prise, le câble spiralé, l'adaptateur ou le câble d'alimentation comme prochain blocage.
Données produit structurées
- Référence
- 016271
- Famille produit
- câble spiralé
- Catégorie
- câble spiralé
- Norme
- ISO 3732 - Type S, ISO 1185 - Type N, ISO 3731 - Type S, ISO 1724 - Type N
- Tension
- 12V
- Pôles
- 7P
- Industrie
- voitures, agriculture, véhicules industriels
- Familles associées
- component
- Longueur utile [en m]
- 3
- Longueur utile max. [en m]
- 4
- Longueur d'extension max. [en m]
- 4.5
- Section des conducteurs
- 6x 1.5mm² + 1x 2.5mm²
- Nombre de spirales
- 43
Questions sur cette référence
Erich Jaeger 016271 peut-il être remplacé à l'identique ?
Parfois, mais cela ne doit pas être supposé uniquement à partir de la référence. Norme, nombre de pôles, tension, type de contact, étanchéité, entrée de câble et application doivent correspondre avant confirmation.
Que faut-il envoyer pour une demande ?
Envoyez la référence Erich Jaeger, les quantités, le besoin annuel, des photos de la pièce montée, les plans disponibles, le connecteur opposé et les informations véhicule ou remorque.
Pourquoi afficher des produits associés ?
L'électricité poids lourd et remorque fonctionne en système. Prise, fiche, câble spiralé, adaptateur et câble d'alimentation doivent souvent être vérifiés ensemble.
Spécifications techniques
Données techniques
- Longueur utile [en m]
- 3
- Longueur utile max. [en m]
- 4
- Longueur d'extension max. [en m]
- 4.5
- Section des conducteurs
- 6x 1.5mm² + 1x 2.5mm²
- Nombre de spirales
- 43
- Famille produit
- câble spiralé
- Norme
- ISO 3732 - Type S, ISO 1185 - Type N, ISO 3731 - Type S, ISO 1724 - Type N
- Industrie
- voitures, agriculture, véhicules industriels
- Résistance à la température [en °C]
- -40.0 - 100.0
- Tension [en V]
- 12, 24
- Packaging
- sans emballage
- Couleur du câble
- noir
- Matériau du câble
- PUR
- Nombre de fiches connectées
- 0
- Nombre de prises connectées
- 0
- Nombre de pôles
- 07
- Longueur d'extension max. [en m]
- 4,50
- Longueur utile max. [en m]
- 3,00
- Diamètre extérieur de spirale [en mm]
- 50,00
- Longueur de dénudage [en mm]
- 50,00
- Section des conducteurs
- 6x 1.5mm² + 1x 2.5mm²
- Section du câble [en mm]
- 9,50
