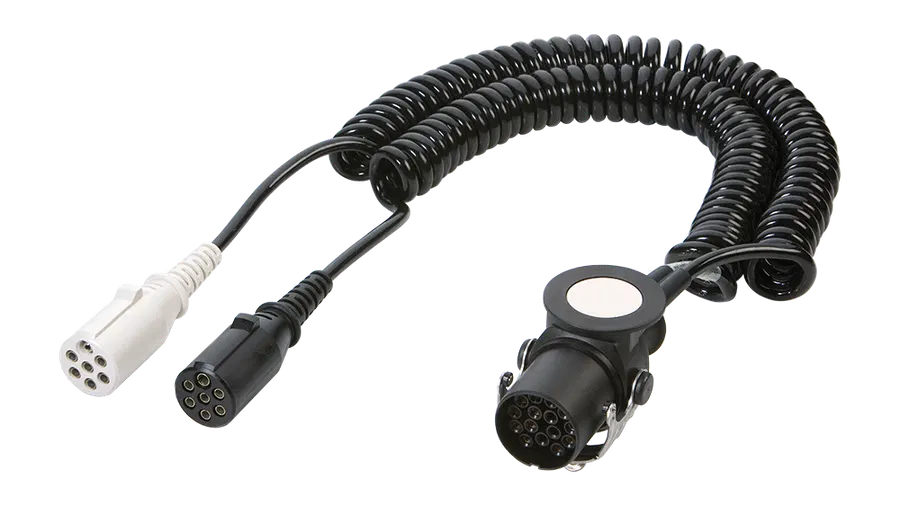

Economy adapter Spiralkabel - mit 15P/24V Stecker (ISO 12098) und 2x 7P/24V composite plugs (ISO 1185 + ISO 3731)
Erich Jaeger 711213Original Erich Jaeger

Economy adapter Spiralkabel - mit 15P/24V Stecker (ISO 12098) und 2x 7P/24V composite plugs (ISO 1185 + ISO 3731)

€49,24pro Stück · zzgl. MwSt.

Lieferung je Karton mit 10 Stück — €492,40 pro Karton

Versand innerhalb 1 Woche
Versandkostenfrei ab €500 · darunter pauschal €25
1

Lieber ein Angebot anfordern? · Offizielle Erich-Jaeger-Produktseite

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormISO 12098, ISO 1185 - Type N, ISO 3731 - Type S
Spannung24V
Polzahl7P, 15P
KategorieAdapter

Systemprodukte

Original Erich-Jaeger-Teile, die häufig zusammen mit diesem Artikel bestellt werden: passende Stecker, Steckdosen, Spiralkabel und Adapter.

Externe Artikelreferenzen

Bekannte Cross-Reference-Nummern

Diese Lieferanten-, Distributor- und Fahrzeugmarken-Referenzen dienen ausschließlich der Identifikation.

Marke / LieferantReferenznummern
DAF1346 218
DaimlerB67530155
Febi183620
Herth & Buss51276588
Hofmei74499529
Kögl6611576
Littelfuse555770
PhillipsC012-412035-1003
ReflexallenST10078419 12847.4140

Produktkontext

Produktbeschreibung und Anwendung

Was macht 711213?

Erich Jaeger 711213 ist Economy adapter Spiralkabel - mit 15P/24V Stecker (ISO 12098) und 2x 7P/24V composite plugs (ISO 1185 + ISO 3731). In der Praxis wird diese Komponente (Adapter) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. ISO 12098, ISO 1185 - Type N, ISO 3731 - Type S und 24V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Kontaktbelegung: diagram 1, Max. Arbeitslänge [in m]: 3.5, Verpackung: bulk Verpackung, Außendurchmesser Spirale [in mm]: 35,00, Gehäusefarbe: black/white, Beschreibung: mit 15P/24V Stecker (ISO 12098) und 2x 7P/24V composite plugs (ISO 1185 + ISO 3731). Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 711213 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 141053 15P/24V Steckdose (ISO 12098 ADR), 241010 15P/24V Stecker (ISO 12098 ADR), 541128 15P/24V Versorgungskabel - mit zusätzlicher 15P/24V Steckdose (ISO 12098) und 2x 8P connector, 641167 15P/24V Spiralkabel (ISO 12098 ADR), 141168 15P/24V «JAEGER Basic» Steckdose (ISO 12098 ADR). So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer
711213
Produktfamilie
Adapter
Norm
ISO 12098, ISO 1185 - Type N, ISO 3731 - Type S
Spannung
24V
Polzahl
7P, 15P
Branche
Nutzfahrzeuge

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 711213 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 711213 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Kontaktbelegung
diagram 1
Max. Arbeitslänge [in m]
3.5
Verpackung
bulk Verpackung
Außendurchmesser Spirale [in mm]
35,00
Gehäusefarbe
black/white
Beschreibung
mit 15P/24V Stecker (ISO 12098) und 2x 7P/24V composite plugs (ISO 1185 + ISO 3731)
Produktfamilie
Adapter
Norm
ISO 12098, ISO 1185 - Type N, ISO 3731 - Type S
Industrie
Nutzfahrzeuge
Temperaturbeständigkeit [in °C]
-40.0 - 125.0
Spannung [in V]
24
Besonderheit
Economy version
Produktzusatz
Economy
Kabelfarbe
schwarz
Gehäusematerial
verstärkter Verbundwerkstoff
Kabelmaterial
PUR
Kabelaustritt
umspritzt
Montage von Kabel und Steckdose/Stecker
umspritzt
Anzahl angeschlossener Stecker
3
Anzahl angeschlossener Steckdosen
0
Polzahl
07, 15
Max. Auszugslänge [in m]
3,50
€49,24pro Stück · zzgl. MwSt. · Karton mit 10
