Erich Jaeger 652803Original Erich Jaeger

2P/6-24V Spiralkabel (ISO 4165 - ADR) for the connection of power supply

Preis auf Anfrage

Lieferzeit: innerhalb 1 Woche

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormISO 4165

Spannung6-24V

Polzahl2P

KategorieSpiralkabel

Externe Artikelreferenzen

Bekannte Cross-Reference-Nummern

Diese Lieferanten-, Distributor- und Fahrzeugmarken-Referenzen dienen ausschließlich der Identifikation.

Marke / Lieferant	Referenznummern
Europart	`4830652803`
Hella	`8KA 118 405-007`

Produktkontext

Produktbeschreibung und Anwendung

Was macht 652803?

Erich Jaeger 652803 ist 2P/6-24V Spiralkabel (ISO 4165 - ADR) for the connection of power supply. In der Praxis wird diese Komponente (Spiralkabel) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. ISO 4165 und 6-24V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Max. Arbeitslänge [in m]: 5, Leiterquerschnitt: 2x 0.5mm², Kontaktanschluss: crimp Kontakt, solder Kontakt, Anzahl Dichtungsausgänge: doppelt, Dichtungsart: Dichtstopfen, Norm: ISO 4165. Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 652803 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

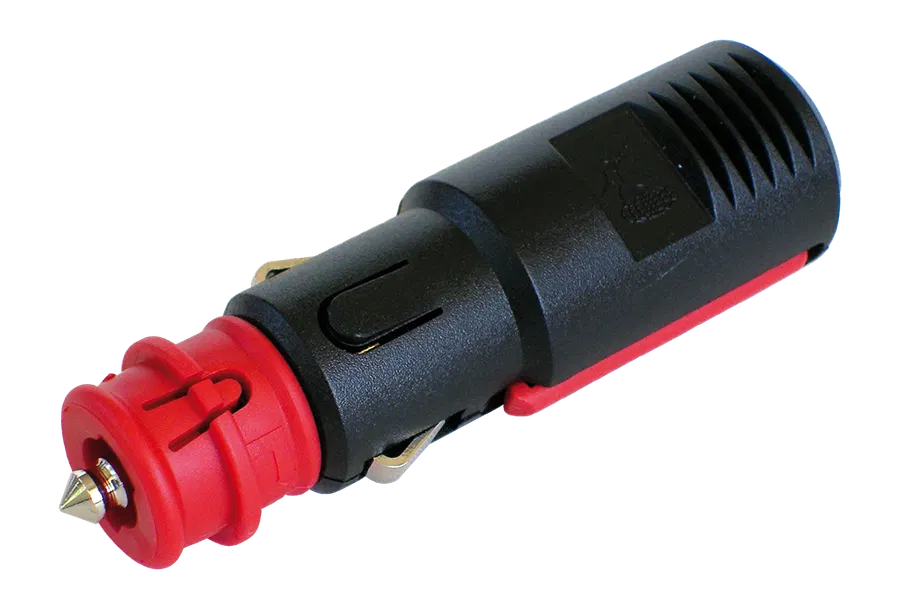

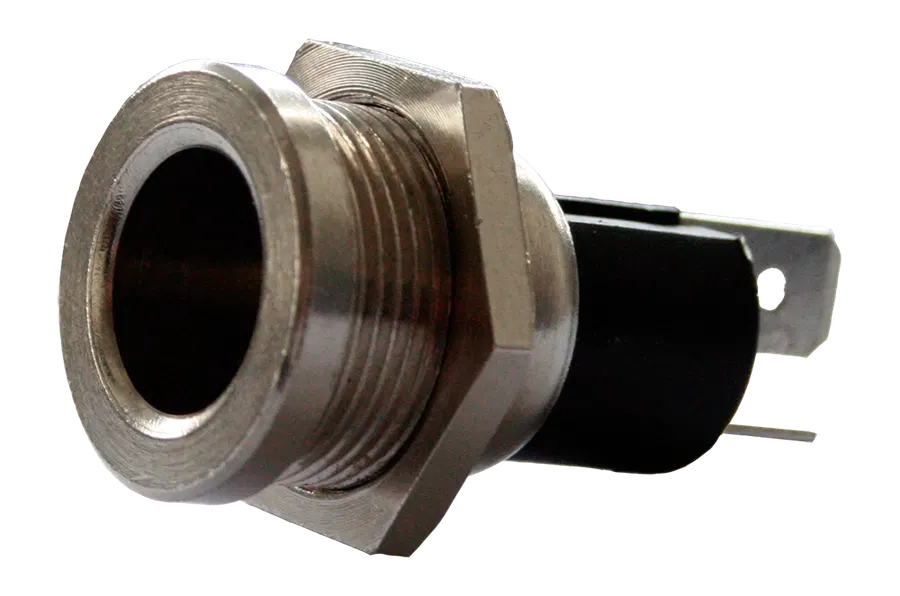

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 151021 2P/6-24V(16A) (hand lamp-) Steckdose (ISO 4165), 251003 2P/6-24V(8A) (multi-purpose-) Stecker (ISO 4165, SAE J563), 311181 2P/24V(300A) Adapter (STANAG 4074 / MIL-PRF-62122, VG 96917), 151060 2P/6-24V(16A) (hand lamp-) Steckdose (ISO 4165), 251002 2P/6-24V(16A) (hand lamp-) Stecker (ISO 4165). So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer: 652803
Produktfamilie: Spiralkabel
Norm: ISO 4165
Spannung: 6-24V
Polzahl: 2P
Branche: Landtechnik

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 652803 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 652803 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Max. Arbeitslänge [in m]: 5
Leiterquerschnitt: 2x 0.5mm²
Kontaktanschluss: crimp Kontakt, solder Kontakt
Anzahl Dichtungsausgänge: doppelt
Dichtungsart: Dichtstopfen
Produktfamilie: Spiralkabel
Norm: ISO 4165
Industrie: Landtechnik
Spitzenstrom / Kurzzeitlast [in A]: 245
Nennstrom / Dauerlast [in A]: 8
Temperaturbeständigkeit [in °C]: -40.0 - 85.0
Spannung [in V]: 6-24
Verpackung: ohne Verpackung
Besonderheit: mit Stecker 251002
Kabelfarbe: schwarz
Farbe des Kontakteinsatzes: schwarz
Kontaktoberfläche: Norm (CuZn)
Kontaktausführung: Kontaktstift
Anzahl angeschlossener Stecker: 1
Polzahl: 02
Ausgang offen oder geschlossen: n.a.
Ergänzung zur Norm: ADR
Kontakt: für max. Leiterquerschnitt [in mm²]: 35,00
Max. Auszugslänge [in m]: 3,00
Außendurchmesser Spirale [in mm]: 25,00
Abisolierlänge [in mm]: 75,00
