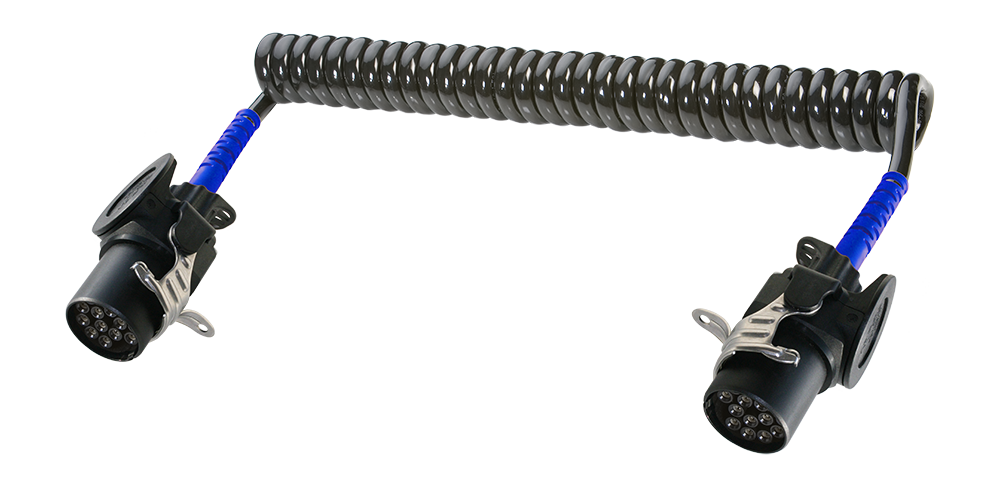

15P/24V «JAEGER Basic» Spiralkabel (ISO 12098 ADR)
Erich Jaeger 641326Original Erich Jaeger

15P/24V «JAEGER Basic» Spiralkabel (ISO 12098 ADR)

€78,94pro Stück · zzgl. MwSt.

Lieferung je Karton mit 8 Stück — €631,52 pro Karton

Versand innerhalb 1 Woche
Versandkostenfrei ab €500 · darunter pauschal €25
1

Lieber ein Angebot anfordern? · Offizielle Erich-Jaeger-Produktseite

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormISO 12098
Spannung24V
Polzahl15P
KategorieSpiralkabel

Systemprodukte

Original Erich-Jaeger-Teile, die häufig zusammen mit diesem Artikel bestellt werden: passende Stecker, Steckdosen, Spiralkabel und Adapter.

Externe Artikelreferenzen

Bekannte Cross-Reference-Nummern

Diese Lieferanten-, Distributor- und Fahrzeugmarken-Referenzen dienen ausschließlich der Identifikation.

Marke / LieferantReferenznummern
Hella8KA 007 648-091
Herth & Buss51276694
Kögl6611575
Littelfuse521135
PhillipsD011-01-035-1002
Reflexallen42835.7840
Renault5010306930
Scania1 912 050
Volvo21264638

Produktkontext

Produktbeschreibung und Anwendung

Was macht 641326?

Erich Jaeger 641326 ist 15P/24V «JAEGER Basic» Spiralkabel (ISO 12098 ADR). In der Praxis wird diese Komponente (Spiralkabel) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. ISO 12098 und 24V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Max. Arbeitslänge [in m]: 3,00, Leiterquerschnitt: 12x 1.5mm² + 3x 2.5mm², Schutzart: IP 54, Verpackung: PE-Beutel, Außendurchmesser Spirale [in mm]: 55,00, Norm: ISO 12098. Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 641326 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 141053 15P/24V Steckdose (ISO 12098 ADR), 241010 15P/24V Stecker (ISO 12098 ADR), 711110 Adapterspiralkabel - mit 15P/24V Stecker (ISO 12098) und 2x 7P/24V Metallsteckern (ISO 1185 + ISO 3731), 141168 15P/24V «JAEGER Basic» Steckdose (ISO 12098 ADR), 382044 15P/24V Steckergehäuse (ISO 12098 ADR). So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer
641326
Produktfamilie
Spiralkabel
Norm
ISO 12098
Spannung
24V
Polzahl
15P
Branche
Nutzfahrzeuge

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 641326 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 641326 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Max. Arbeitslänge [in m]
3,00
Leiterquerschnitt
12x 1.5mm² + 3x 2.5mm²
Schutzart
IP 54
Verpackung
PE-Beutel
Außendurchmesser Spirale [in mm]
55,00
Produktfamilie
Spiralkabel
Norm
ISO 12098
Industrie
Nutzfahrzeuge
Marke
JAEGER Basic
Temperaturbeständigkeit [in °C]
-40.0 - 125.0
Spannung [in V]
24
Besonderheit
blue bending protection, requirements similar to ISO 4141-4
Kabelfarbe
schwarz
Farbe des Kontakteinsatzes
schwarz
Gehäusefarbe
schwarz
Gehäusematerial
verstärkter Verbundwerkstoff
Kabelmaterial
PUR
Kabelaustritt
Knickschutztülle
Anzahl angeschlossener Stecker
2
Anzahl angeschlossener Steckdosen
0
Polzahl
15
Ergänzung zur Norm
ADR
Max. Auszugslänge [in m]
4,50
