Erich Jaeger 641313Original Erich Jaeger

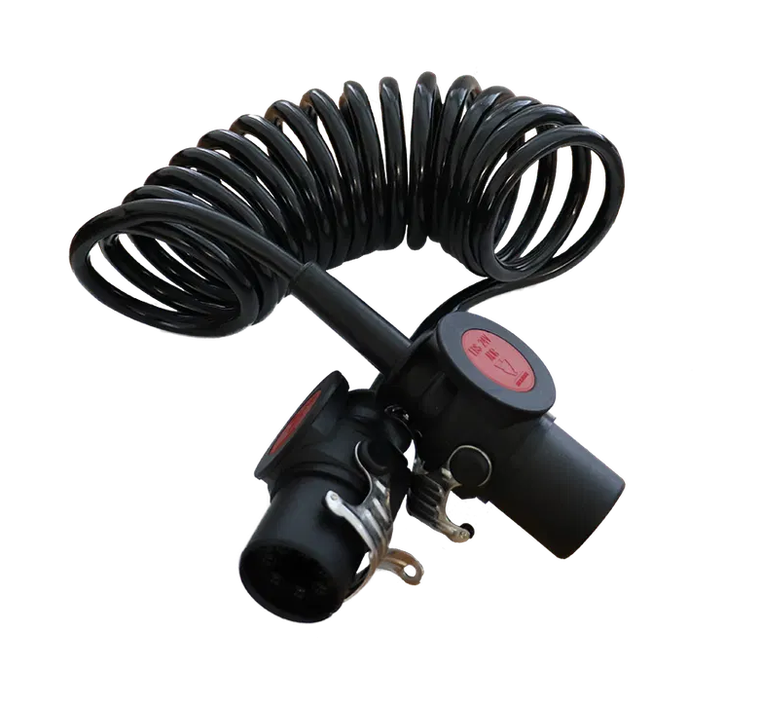

7P/24V Spiralkabel (ISO 7638-1 ABS, EBS, ADR)

Preis auf Anfrage

Lieferzeit: innerhalb 1 Woche

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormISO 7638-1

Spannung24V

Polzahl7P

KategorieSpiralkabel

Externe Artikelreferenzen

Bekannte Cross-Reference-Nummern

Diese Lieferanten-, Distributor- und Fahrzeugmarken-Referenzen dienen ausschließlich der Identifikation.

Marke / Lieferant	Referenznummern
Berner	`60165`
Herth & Buss	`51276556`
Littelfuse	`557400`
Würth	`051095070 061 1`

Produktkontext

Produktbeschreibung und Anwendung

Was macht 641313?

Erich Jaeger 641313 ist 7P/24V Spiralkabel (ISO 7638-1 ABS, EBS, ADR). In der Praxis wird diese Komponente (Spiralkabel) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. ISO 7638-1 und 24V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Arbeitslänge [in m]: 3, Max. Arbeitslänge [in m]: 3,00, Max. Auszugslänge [in m]: 4,50, Leiterquerschnitt: 5x 1.5mm² + 2x 4.0mm², Schutzart: IP 54, Norm: ISO 7638-1. Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 641313 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 141070 7P/24V Steckdose (ISO 7638-1 ABS, EBS, ADR), 241070 7P/24V Stecker (ISO 7638-1 ABS, EBS, ADR), 711110 Adapterspiralkabel - mit 15P/24V Stecker (ISO 12098) und 2x 7P/24V Metallsteckern (ISO 1185 + ISO 3731), 141169 7P/24V «JAEGER Basic» Steckdose (ISO 7638-1 ABS, EBS, ADR), 381303 7P/24V Steckergehäuse (ISO 7638-1 ABS, EBS, ADR). So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer: 641313
Produktfamilie: Spiralkabel
Norm: ISO 7638-1
Spannung: 24V
Polzahl: 7P
Branche: Nutzfahrzeuge

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 641313 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 641313 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Arbeitslänge [in m]: 3
Max. Arbeitslänge [in m]: 3,00
Max. Auszugslänge [in m]: 4,50
Leiterquerschnitt: 5x 1.5mm² + 2x 4.0mm²
Schutzart: IP 54
Produktfamilie: Spiralkabel
Norm: ISO 7638-1
Industrie: Nutzfahrzeuge
Temperaturbeständigkeit [in °C]: -40.0 - 100.0
Spannung [in V]: 24
Verpackung: ohne Verpackung
Dichtungsart: Knickschutztülle
Kabelfarbe: schwarz
Farbe des Deckeleinsatzes: rot
Gehäusefarbe: schwarz
Gehäusematerial: verstärkter Verbundwerkstoff
Kabelmaterial: TPE
Kabelaustritt: Knickschutztülle
Anzahl angeschlossener Stecker: 2
Anzahl angeschlossener Steckdosen: 0
Polzahl: 07
Ergänzung zur Norm: ABS, ADR, EBS
Außendurchmesser Spirale [in mm]: 110,00
Kabelquerschnitt [in mm]: 12,00
