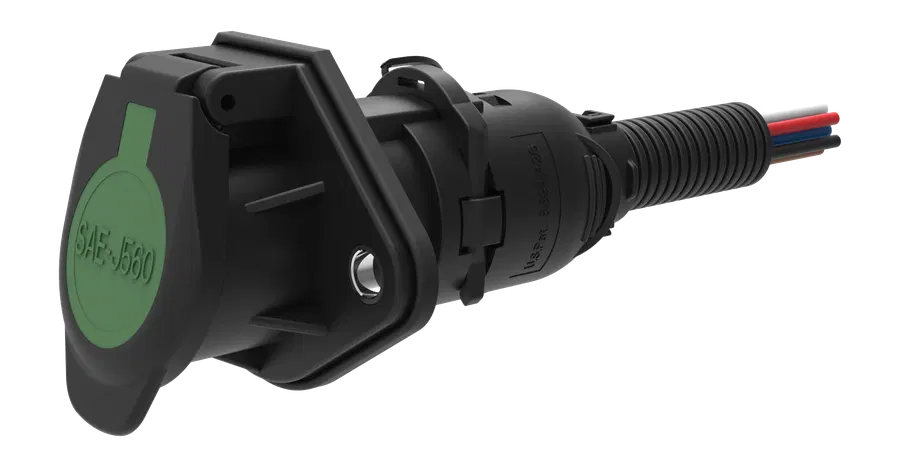

Erich Jaeger 501151Original Erich Jaeger

7P/12V 100% wasserdicht «WeatherLock™» Steckdose (SAE J560 Primary, ABS)

Preis auf Anfrage

Lieferzeit: innerhalb 1 Woche

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormSAE J560

Spannung12V

Polzahl7P

KategorieSteckdose

Produktkontext

Produktbeschreibung und Anwendung

Was macht 501151?

Erich Jaeger 501151 ist 7P/12V 100% wasserdicht «WeatherLock™» Steckdose (SAE J560 Primary, ABS). In der Praxis wird diese Komponente (Steckdose) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. SAE J560 und 12V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Kabellänge [in m]: 1,25, Leiterquerschnitt: 4x 3mm² + 2x 5mm² + 1x 8mm², Kontaktanschluss: Crimpkontakt, Schutzart: IP 54, IP X7, IP X9K, Verpackung: bulk Verpackung, Norm: SAE J560. Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 501151 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 611263 7P/12V «ExperTech™» Straight Kabel (SAE J560 Primary), 201223 7P/12V Stecker (SAE J560 Primary, ABS), 611268 7P/12V «ExperTech™» Spiralkabel (SAE J560 Primary, ABS), 711247 Adapterspiralkabel - mit 7P/12V Stecker (ISO 1724) und 7P/12V Stecker (SAE J560), 301006 7P/12V Kupplung (ISO 1724 - Type N). So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer: 501151
Produktfamilie: Steckdose
Norm: SAE J560
Spannung: 12V
Polzahl: 7P
Branche: Nutzfahrzeuge

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 501151 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 501151 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Kabellänge [in m]: 1,25
Leiterquerschnitt: 4x 3mm² + 2x 5mm² + 1x 8mm²
Kontaktanschluss: Crimpkontakt
Schutzart: IP 54, IP X7, IP X9K
Verpackung: bulk Verpackung
Produktfamilie: Steckdose
Norm: SAE J560
Industrie: Nutzfahrzeuge
Marke: WeatherLock™
Temperaturbeständigkeit [in °C]: -40.0 - 85.0
Spannung [in V]: 12
Bauform/Ausführung: mit reinforcement bushings
Besonderheit: blunt cut Steckdose pigtail, crimped, fully assembled
Produktzusatz: 100% wasserdicht
Farbe des Kontakteinsatzes: grün
Kontaktoberfläche: vernickelt (Ni)
Farbe des Deckeleinsatzes: grün
Deckelmaterial: verstärkter Verbundwerkstoff
Gehäusefarbe: schwarz
Gehäusematerial: verstärkter Verbundwerkstoff
Kabelaustritt: Kabelaustritt 180°, corrugated tube NW17
Kontaktausführung: Kontaktstift
Polzahl: 07
Ausgang offen oder geschlossen: n.a.
Ergänzung zur Norm: ABS, Primary
American Wire Gauge (AWG): 4x 12AWG + 2x 10AWG + 1x 8AWG
Kabellänge [in Zoll]: 49,25
