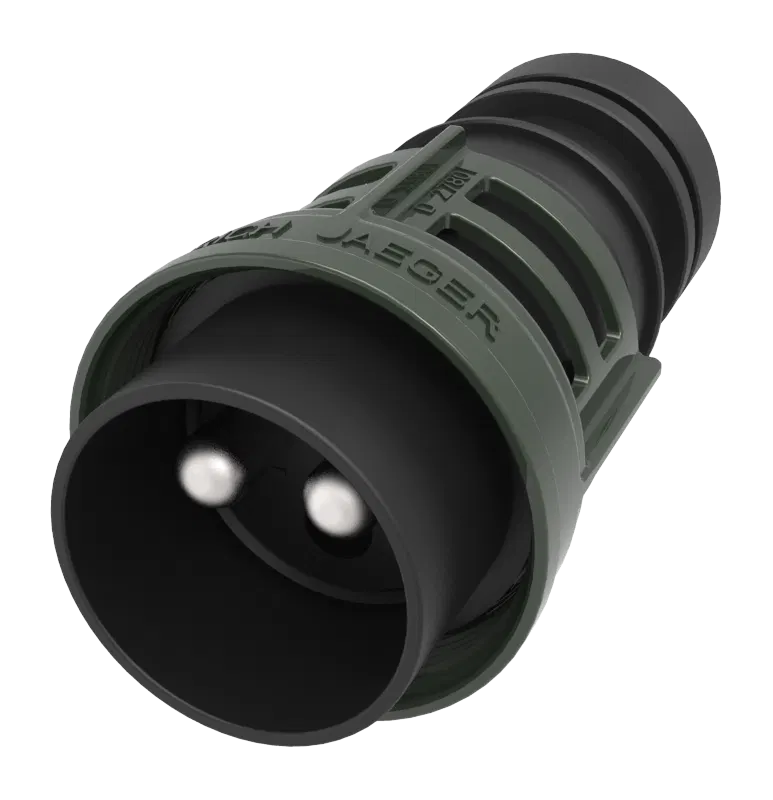

Erich Jaeger 251278Original Erich Jaeger

2P/24V(135A) Stecker (VG 96917 F001) - for heat shrinkable connector endshell or moulding

Preis auf Anfrage

Lieferzeit: innerhalb 1 Woche

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormVG 96917

Spannung24V

Polzahl2P

KategorieStecker

Externe Artikelreferenzen

Bekannte Cross-Reference-Nummern

Diese Lieferanten-, Distributor- und Fahrzeugmarken-Referenzen dienen ausschließlich der Identifikation.

Marke / Lieferant	Referenznummern
Hella	`8JA 001 931-011`
Scania	`20 223 984`

Produktkontext

Produktbeschreibung und Anwendung

Was macht 251278?

Erich Jaeger 251278 ist 2P/24V(135A) Stecker (VG 96917 F001) - for heat shrinkable connector endshell or moulding. In der Praxis wird diese Komponente (Stecker) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. VG 96917 und 24V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Kontaktanschluss: crimp Kontakt, solder Kontakt, Schutzart: IP 54, IP X4, IP X7, Bauform/Ausführung: gummiert, Farbe des Kontakteinsatzes: schwarz, Gehäusefarbe: schwarz, Beschreibung: for heat shrinkable connector endshell or moulding. Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 251278 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 151211 2P/24V(168A) Steckdose (VG 96917 A002), 651910 2P/24V(135A) Kabel (VG 96917), 652092 2P/24V(135A) Spiralkabel (VG 96927-12), 311181 2P/24V(300A) Adapter (STANAG 4074 / MIL-PRF-62122, VG 96917), 301108 2P/24V(168A) Kupplung (VG 96917 D001) - mit Schraubkappen für den Anschluss von 2 Verbindungskabeln. So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer: 251278
Produktfamilie: Stecker
Norm: VG 96917
Spannung: 24V
Polzahl: 2P
Branche: Verteidigungsfahrzeuge

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 251278 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 251278 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Kontaktanschluss: crimp Kontakt, solder Kontakt
Schutzart: IP 54, IP X4, IP X7
Bauform/Ausführung: gummiert
Farbe des Kontakteinsatzes: schwarz
Gehäusefarbe: schwarz
Beschreibung: for heat shrinkable connector endshell or moulding
Produktfamilie: Stecker
Norm: VG 96917
Industrie: Verteidigungsfahrzeuge
Spitzenstrom / Kurzzeitlast [in A]: 245
Nennstrom / Dauerlast [in A]: 135
Spannung [in V]: 24
NATO-Versorgungsnummer: 5935-12-361-1646
Verpackung: retail bag
Besonderheit: mit metal screw ring (bronze green)
Kontaktoberfläche: silver (Ag)
Gehäusematerial: bruchfestes Metall
Kabelaustritt: Überwurfmutter
Kontaktausführung: Kontaktstift
Polzahl: 02
Ergänzung zur Norm: F001
Kontakt: für max. Leiterquerschnitt [in mm²]: 35,00
