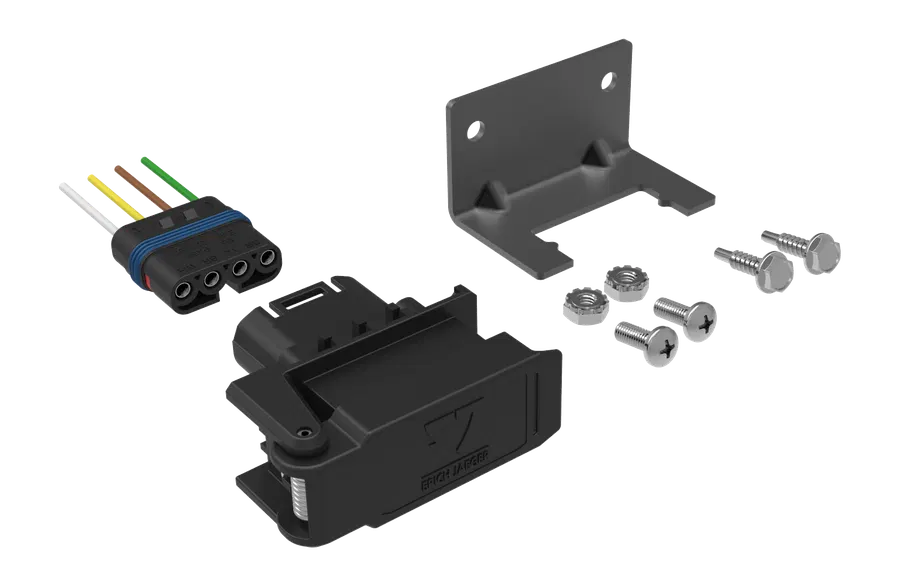

4P/12V Steckdose pigtail kit "JAEGER Expert" (SAE J1239)
Erich Jaeger 153103Original Erich Jaeger

4P/12V Steckdose pigtail kit "JAEGER Expert" (SAE J1239)

Preis auf Anfrage

Lieferzeit: innerhalb 1 Woche
Angebot anfordern

Offizielle Erich-Jaeger-Produktseite

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormSAE J1239
Spannung12V
Polzahl4P
KategorieSteckdose

Systemprodukte

Original Erich-Jaeger-Teile, die häufig zusammen mit diesem Artikel bestellt werden: passende Stecker, Steckdosen, Spiralkabel und Adapter.

Produktkontext

Produktbeschreibung und Anwendung

Was macht 153103?

Erich Jaeger 153103 ist 4P/12V Steckdose pigtail kit "JAEGER Expert" (SAE J1239). In der Praxis wird diese Komponente (Steckdose) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. SAE J1239 und 12V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Kabellänge [in m]: 0,20, Kontaktanschluss: Crimpkontakt, Schutzart: IP X7, IP X9K, Verpackung: PE-Beutel, Branding: ERICH JAEGER, Norm: SAE J1239. Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 153103 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

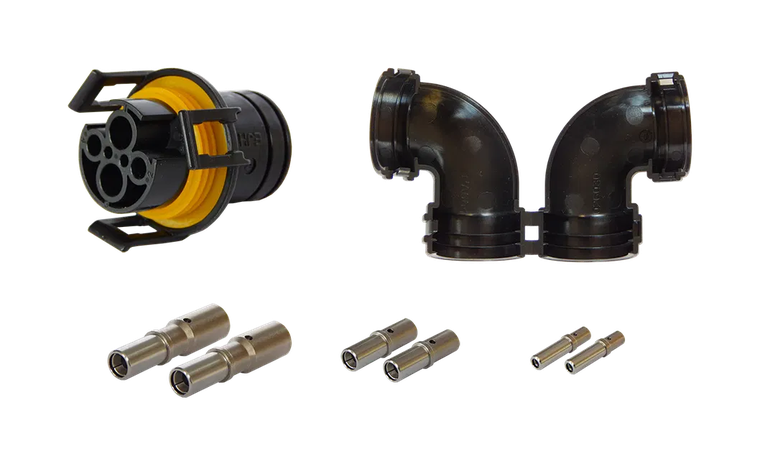

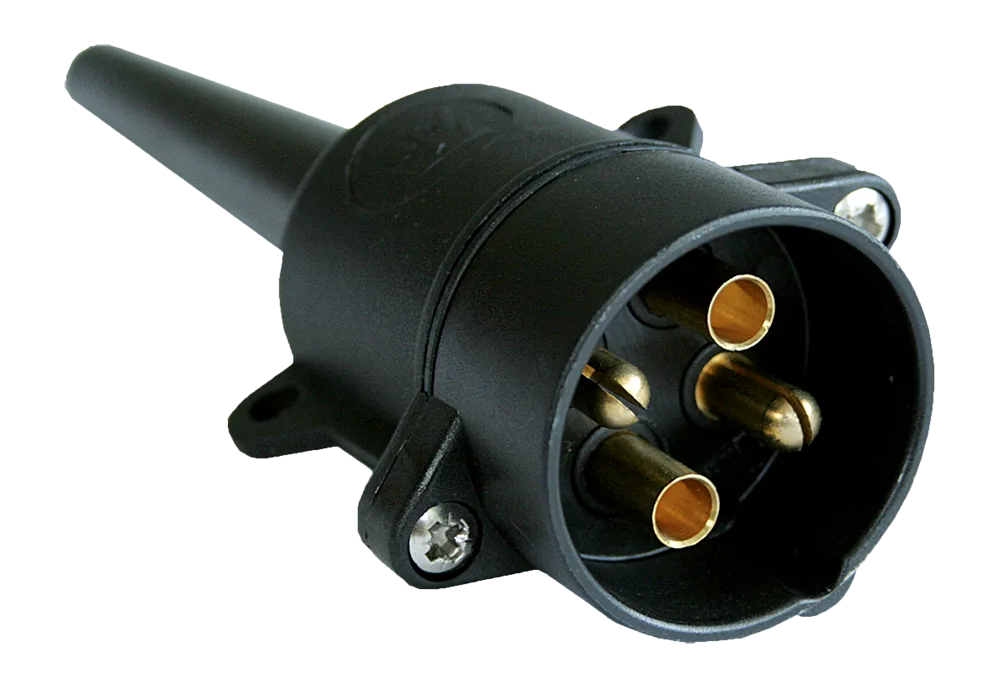

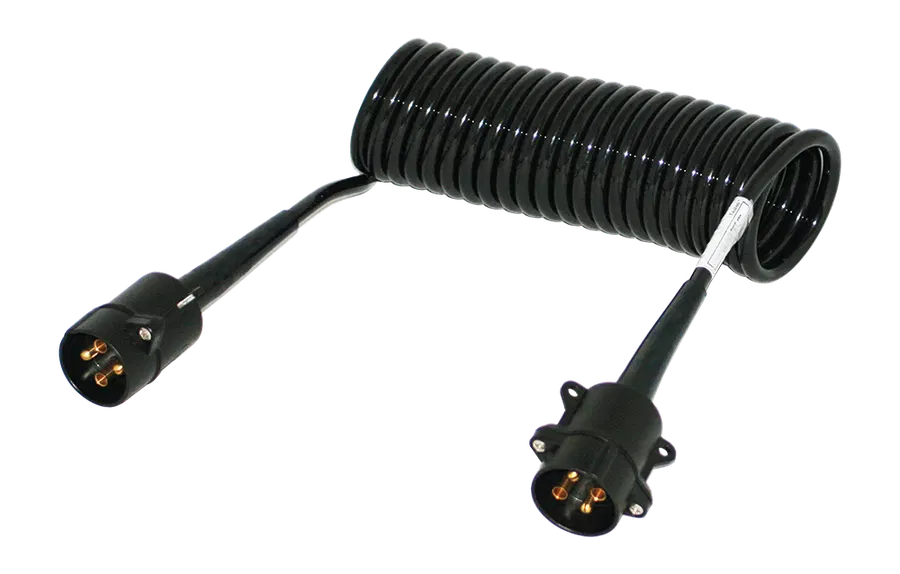

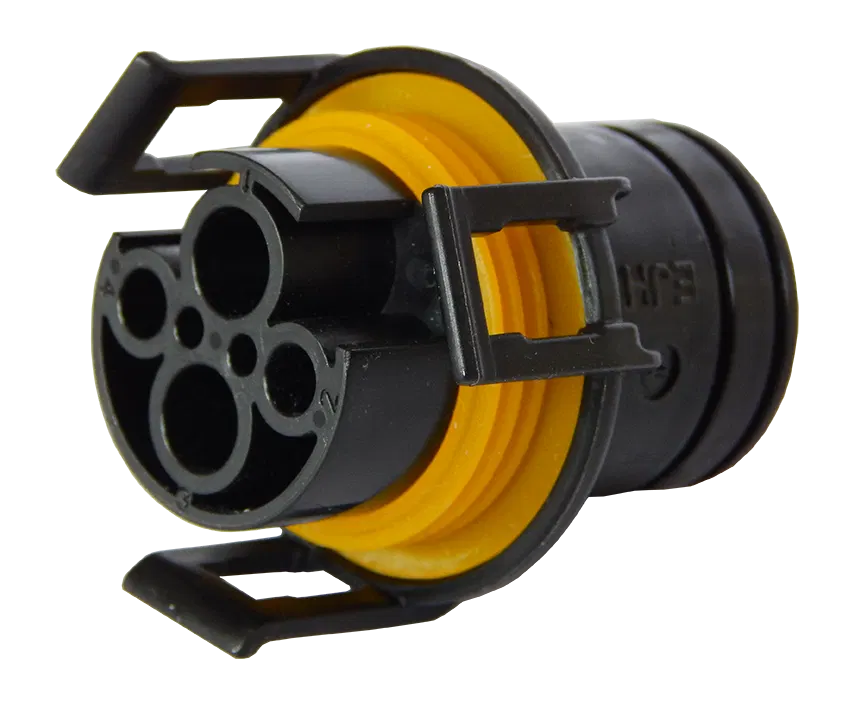

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 251011 4P/6-24V Stecker (DIN 72575), 651022 4P/6-24V Spiralkabel (DIN 72575), 382167 4P Stecker ECU/Pass-Through - for ISOBUS Steckdose (IBBC - Abreiß-Steckverbinder), on tractor side, 251010 4P/6-24V Stecker (DIN 72575), 251266 4P Stecker kit for ISOBUS Steckdose (IBBC - ISO 11783-2) - Abreiß-Steckverbinder. So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer
153103
Produktfamilie
Steckdose
Norm
SAE J1239
Spannung
12V
Polzahl
4P
Branche
Pkw

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 153103 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 153103 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Kabellänge [in m]
0,20
Kontaktanschluss
Crimpkontakt
Schutzart
IP X7, IP X9K
Verpackung
PE-Beutel
Branding
ERICH JAEGER
Produktfamilie
Steckdose
Norm
SAE J1239
Industrie
Pkw
Marke
JAEGER Expert
Temperaturbeständigkeit [in °C]
-40.0 - 85.0
Spannung [in V]
12
Im Lieferumfang
Kontakt insert mit 4 single wires, mounting bracket, mounting set #10
Besonderheit
hinge location left
Produktzusatz
100% wasserdicht
Farbe des Kontakteinsatzes
schwarz
Kontaktoberfläche
vernickelt (Ni)
Deckelmaterial
verstärkter Verbundwerkstoff
Gehäusefarbe
schwarz
Gehäusematerial
verstärkter Verbundwerkstoff
Polzahl
04
