Erich Jaeger 151321Original Erich Jaeger

2P/24V(500A) Steckdose (STANAG 4074 / MIL-PRF-62122)

Preis auf Anfrage

Lieferzeit: innerhalb 1 Woche

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormSTANAG 4074 / MIL-PRF-62122

Spannung24V

Polzahl2P

KategorieSteckdose

Externe Artikelreferenzen

Bekannte Cross-Reference-Nummern

Diese Lieferanten-, Distributor- und Fahrzeugmarken-Referenzen dienen ausschließlich der Identifikation.

Marke / Lieferant	Referenznummern
Europart	`4830151321`
Hella	`XXX`
MAN	`34254326013`
Scania	`2719261`

Produktkontext

Produktbeschreibung und Anwendung

Was macht 151321?

Erich Jaeger 151321 ist 2P/24V(500A) Steckdose (STANAG 4074 / MIL-PRF-62122). In der Praxis wird diese Komponente (Steckdose) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. STANAG 4074 / MIL-PRF-62122 und 24V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Deckelausführung: push-on cap, Deckelfarbe: bronzegrün (RAL 6031-F9), Deckelmaterial: verstärkter Verbundwerkstoff, Farbe des Kontakteinsatzes: schwarz, Gehäusefarbe: silberfarben, Norm: STANAG 4074 / MIL-PRF-62122. Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 151321 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

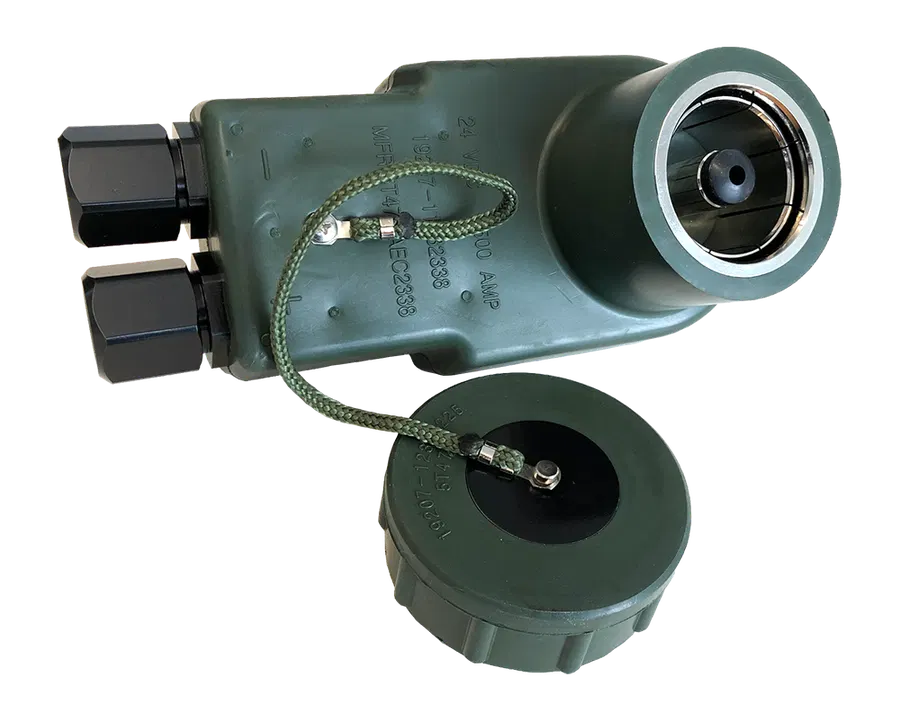

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 038110 2P/24V Kabel lug (STANAG 4074 / MIL-PRF-62122), 251289 2P/24V(500A) Stecker (STANAG 4074 / MIL-PRF-62122), 652092 2P/24V(135A) Spiralkabel (VG 96927-12), 311181 2P/24V(300A) Adapter (STANAG 4074 / MIL-PRF-62122, VG 96917), 301108 2P/24V(168A) Kupplung (VG 96917 D001) - mit Schraubkappen für den Anschluss von 2 Verbindungskabeln. So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer: 151321
Produktfamilie: Steckdose
Norm: STANAG 4074 / MIL-PRF-62122
Spannung: 24V
Polzahl: 2P
Branche: Verteidigungsfahrzeuge

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 151321 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 151321 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Deckelausführung: push-on cap
Deckelfarbe: bronzegrün (RAL 6031-F9)
Deckelmaterial: verstärkter Verbundwerkstoff
Farbe des Kontakteinsatzes: schwarz
Gehäusefarbe: silberfarben
Produktfamilie: Steckdose
Norm: STANAG 4074 / MIL-PRF-62122
Industrie: Verteidigungsfahrzeuge
US-Army-Ordnance-Nr.: 11674728
Spitzenstrom / Kurzzeitlast [in A]: 1000
Nennstrom / Dauerlast [in A]: 500
Temperaturbeständigkeit [in °C]: -55.0 - 100.0
Spannung [in V]: 24
NATO-Versorgungsnummer: 5935-01-097-9974
Verpackung: ohne Verpackung
Kontaktoberfläche: silver (Ag)
Gehäusematerial: bruchfestes Metall
Kontaktausführung: Kontakthülse
Polzahl: 02
Kontakt: für max. Leiterquerschnitt [in mm²]: 70,00
