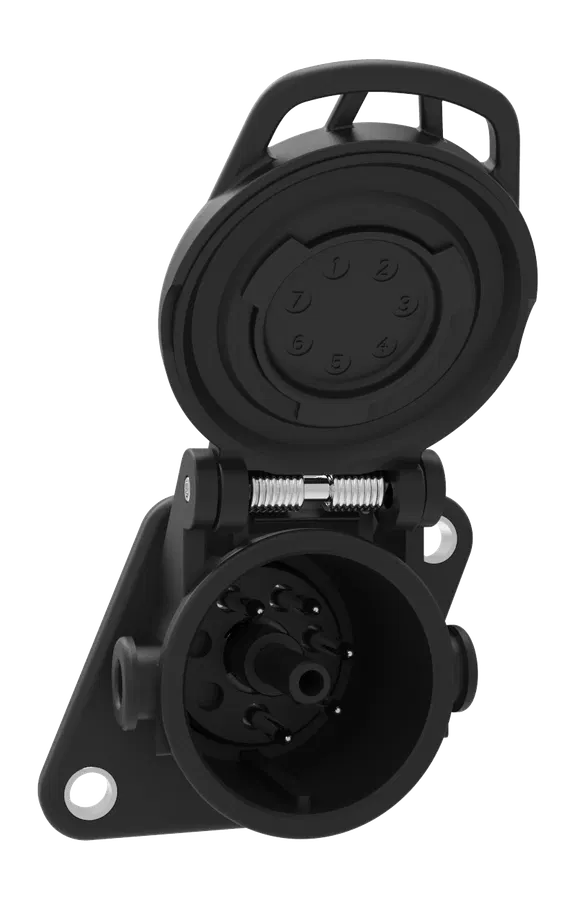

5P/24V «JAEGER Basic» Steckdose (ISO 7638-1 ABS, ADR)
Erich Jaeger 141170Original Erich Jaeger

5P/24V «JAEGER Basic» Steckdose (ISO 7638-1 ABS, ADR)

Preis auf Anfrage

Lieferzeit: innerhalb 1 Woche
Angebot anfordern

Offizielle Erich-Jaeger-Produktseite

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormISO 7638-1
Spannung24V
Polzahl5P
KategorieSteckdose

Systemprodukte

Original Erich-Jaeger-Teile, die häufig zusammen mit diesem Artikel bestellt werden: passende Stecker, Steckdosen, Spiralkabel und Adapter.

Externe Artikelreferenzen

Bekannte Cross-Reference-Nummern

Diese Lieferanten-, Distributor- und Fahrzeugmarken-Referenzen dienen ausschließlich der Identifikation.

Marke / LieferantReferenznummern
Littelfuse583670
PhillipsB101-3-2-01-1001

Produktkontext

Produktbeschreibung und Anwendung

Was macht 141170?

Erich Jaeger 141170 ist 5P/24V «JAEGER Basic» Steckdose (ISO 7638-1 ABS, ADR). In der Praxis wird diese Komponente (Steckdose) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. ISO 7638-1 und 24V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Für Kabeldurchmesser: 9,70mm - 11,30mm, Kontaktanschluss: Schraubkontakt, Schutzart: IP 54, IP X7, Verpackung: PE-Beutel, Branding: ERICH JAEGER, Norm: ISO 7638-1. Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 141170 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

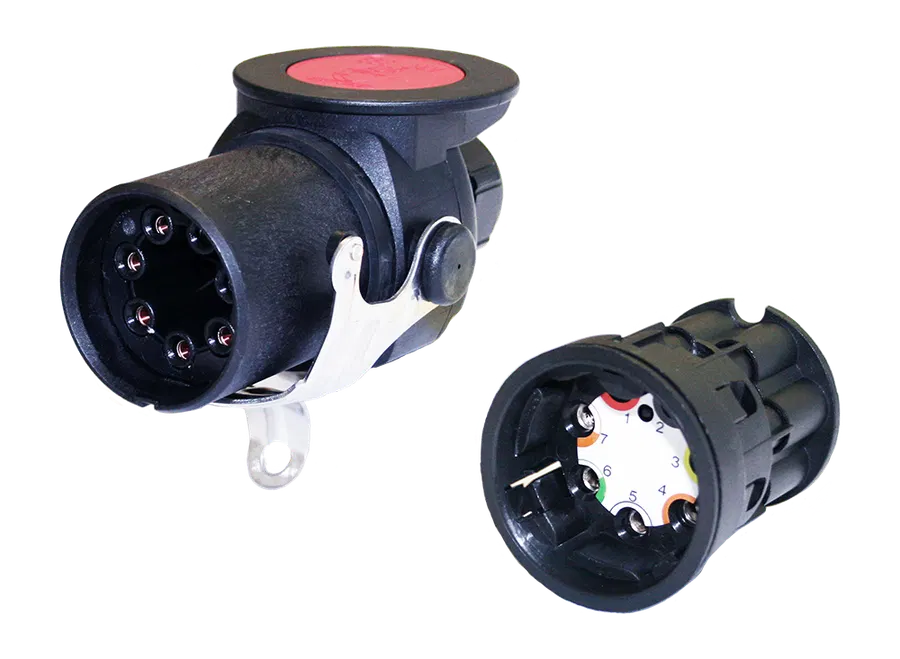

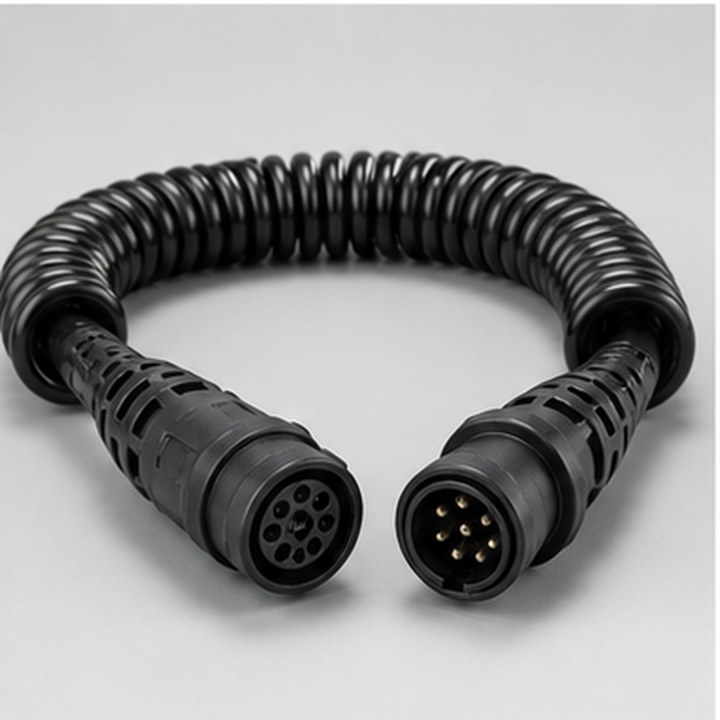

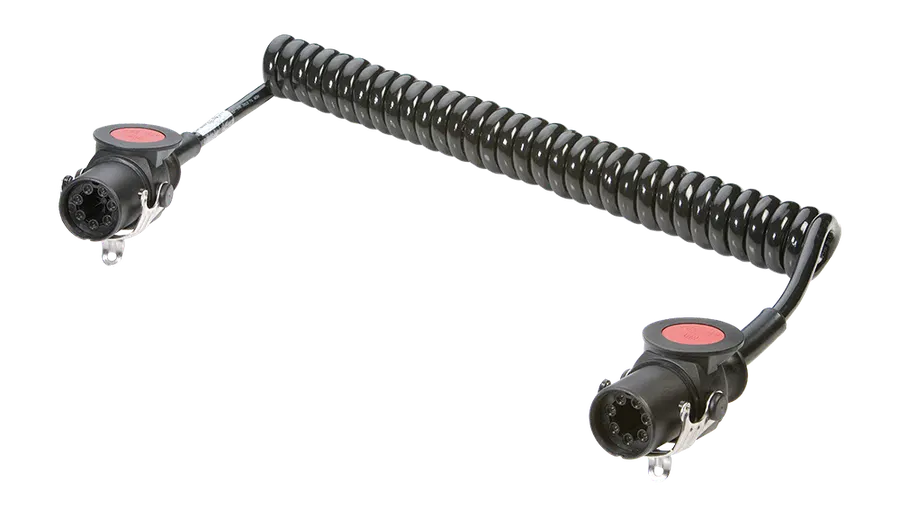

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 641126 7P/24V Kabel (ISO 7638-1 ABS, EBS, ADR), 241070 7P/24V Stecker (ISO 7638-1 ABS, EBS, ADR), 641115 5P/24V Spiralkabel (ISO 7638-1 ABS, ADR), 381089 Bajonettausgang für Kabelanschluss, 381303 7P/24V Steckergehäuse (ISO 7638-1 ABS, EBS, ADR). So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer
141170
Produktfamilie
Steckdose
Norm
ISO 7638-1
Spannung
24V
Polzahl
5P
Branche
Nutzfahrzeuge

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 141170 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 141170 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Für Kabeldurchmesser
9,70mm - 11,30mm
Kontaktanschluss
Schraubkontakt
Schutzart
IP 54, IP X7
Verpackung
PE-Beutel
Branding
ERICH JAEGER
Produktfamilie
Steckdose
Norm
ISO 7638-1
Industrie
Nutzfahrzeuge
Marke
JAEGER Basic
Spannung [in V]
24
Im Lieferumfang
Kontakt insert (3x 1.5mm² + 2x 4.0mm²), screw cap
Besonderheit
color coding for easy installation
Dichtungsart
Schraubkappe
Kontaktoberfläche
vernickelt (Ni)
Deckelmaterial
verstärkter Verbundwerkstoff
Gehäusefarbe
schwarz
Gehäusematerial
verstärkter Verbundwerkstoff
Kabelaustritt
Kabelaustritt 180°, Überwurfmutter
Kontaktausführung
Kontakt pin mit Dichtung
Polzahl
05
Ergänzung zur Norm
ABS, ADR
