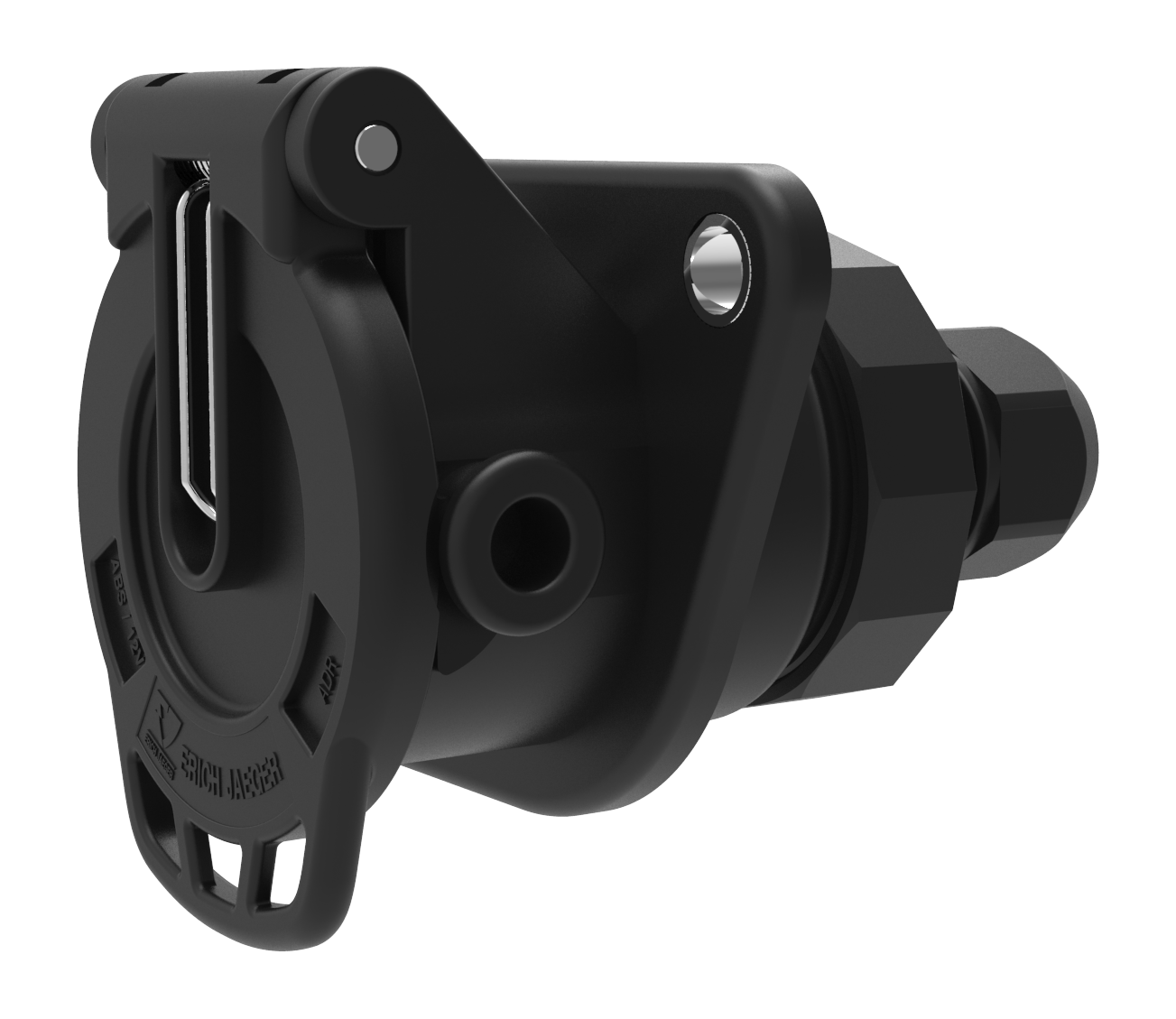

Erich Jaeger 141160Original Erich Jaeger

5P/12V «JAEGER Basic» Steckdose (ISO 7638-2 ABS, ADR)

Preis auf Anfrage

Lieferzeit: innerhalb 1 Woche

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormISO 7638-2

Spannung12V

Polzahl5P

KategorieSteckdose

Produktkontext

Produktbeschreibung und Anwendung

Was macht 141160?

Erich Jaeger 141160 ist 5P/12V «JAEGER Basic» Steckdose (ISO 7638-2 ABS, ADR). In der Praxis wird diese Komponente (Steckdose) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. ISO 7638-2 und 12V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Für Kabeldurchmesser: 9,70mm - 11,30mm, Kontaktanschluss: Crimpkontakt, Schutzart: IP 54, IP X7, Verpackung: PE-Beutel, Branding: ERICH JAEGER, Norm: ISO 7638-2. Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 141160 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 382542 Bajonettausgang für Kabelanschluss - für JAEGER Expert-Steckdosen, 241071 7P/12V Stecker (ISO 7638-2 ABS, EBS, ADR), 641149 7P/12V Spiralkabel (ISO 7638-2 ABS, ADR), 381089 Bajonettausgang für Kabelanschluss, 050966 Stuff Stecker - for JAEGER Expert Steckdose - is mandatory for unoccupied chambers in order to ensure water tightness). So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer: 141160
Produktfamilie: Steckdose
Norm: ISO 7638-2
Spannung: 12V
Polzahl: 5P
Branche: Nutzfahrzeuge, Landtechnik

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 141160 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 141160 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Für Kabeldurchmesser: 9,70mm - 11,30mm
Kontaktanschluss: Crimpkontakt
Schutzart: IP 54, IP X7
Verpackung: PE-Beutel
Branding: ERICH JAEGER
Produktfamilie: Steckdose
Norm: ISO 7638-2
Industrie: Nutzfahrzeuge, Landtechnik
Marke: JAEGER Basic
Spannung [in V]: 12
Im Lieferumfang: 5 contacts, crimp Kontakt pins (2x 4.0mm² + 3x 1.5mm²), screw cap
Dichtungsart: Schraubkappe
Kontaktoberfläche: vernickelt (Ni)
Deckelmaterial: verstärkter Verbundwerkstoff
Gehäusefarbe: schwarz
Gehäusematerial: verstärkter Verbundwerkstoff
Kabelaustritt: Kabelaustritt 180°, Überwurfmutter
Kontaktausführung: Kontakt pin mit Dichtung
Polzahl: 07
Ergänzung zur Norm: ABS, ADR
