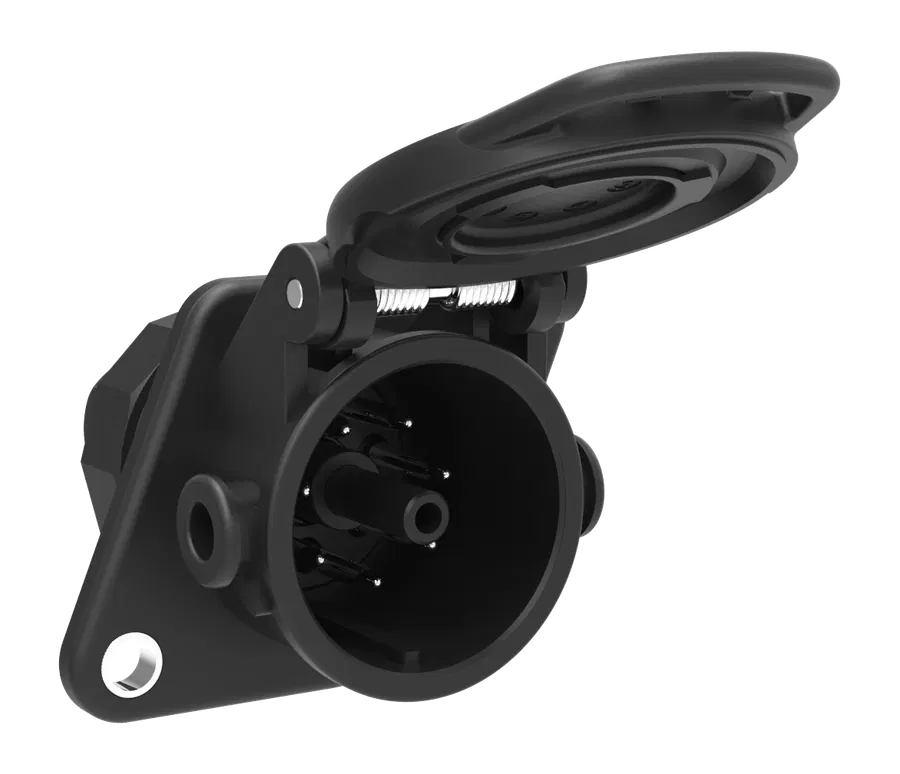

7P/24V «JAEGER Basic» Steckdose (ISO 7638-1 ABS, EBS, ADR)
Erich Jaeger 141135Original Erich Jaeger

7P/24V «JAEGER Basic» Steckdose (ISO 7638-1 ABS, EBS, ADR)

€8,31pro Stück · zzgl. MwSt.

Lieferung je Karton mit 40 Stück — €332,40 pro Karton

Versand innerhalb 1 Woche
Versandkostenfrei ab €500 · darunter pauschal €25
1

Lieber ein Angebot anfordern? · Offizielle Erich-Jaeger-Produktseite

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormISO 7638-1
Spannung24V
Polzahl7P
KategorieSteckdose

Systemprodukte

Original Erich-Jaeger-Teile, die häufig zusammen mit diesem Artikel bestellt werden: passende Stecker, Steckdosen, Spiralkabel und Adapter.

Externe Artikelreferenzen

Bekannte Cross-Reference-Nummern

Diese Lieferanten-, Distributor- und Fahrzeugmarken-Referenzen dienen ausschließlich der Identifikation.

Marke / LieferantReferenznummern
Littelfuse585770

Produktkontext

Produktbeschreibung und Anwendung

Was macht 141135?

Erich Jaeger 141135 ist 7P/24V «JAEGER Basic» Steckdose (ISO 7638-1 ABS, EBS, ADR). In der Praxis wird diese Komponente (Steckdose) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. ISO 7638-1 und 24V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Für Kabeldurchmesser: 10,70mm - 12,30mm, Kontaktanschluss: Crimpkontakt, Schutzart: IP 54, IP X7, Verpackung: PE-Beutel, Branding: ERICH JAEGER, Norm: ISO 7638-1. Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 141135 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 641126 7P/24V Kabel (ISO 7638-1 ABS, EBS, ADR), 241070 7P/24V Stecker (ISO 7638-1 ABS, EBS, ADR), 641166 7P/24V Spiralkabel (ISO 7638-1 ABS, EBS, ADR), 711110 Adapterspiralkabel - mit 15P/24V Stecker (ISO 12098) und 2x 7P/24V Metallsteckern (ISO 1185 + ISO 3731), 381089 Bajonettausgang für Kabelanschluss. So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer
141135
Produktfamilie
Steckdose
Norm
ISO 7638-1
Spannung
24V
Polzahl
7P
Branche
Nutzfahrzeuge

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 141135 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 141135 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Für Kabeldurchmesser
10,70mm - 12,30mm
Kontaktanschluss
Crimpkontakt
Schutzart
IP 54, IP X7
Verpackung
PE-Beutel
Branding
ERICH JAEGER
Produktfamilie
Steckdose
Norm
ISO 7638-1
Industrie
Nutzfahrzeuge
Marke
JAEGER Basic
Spannung [in V]
24
Im Lieferumfang
crimp Kontakt pins (2x 4.0mm² + 5x 1.5mm²), screw cap
Dichtungsart
Schraubkappe
Kontaktoberfläche
vernickelt (Ni)
Deckelmaterial
verstärkter Verbundwerkstoff
Gehäusefarbe
schwarz
Gehäusematerial
verstärkter Verbundwerkstoff
Kabelaustritt
Kabelaustritt 180°, Überwurfmutter
Kontaktausführung
Kontakt pin mit Dichtung
Polzahl
07
Ergänzung zur Norm
ABS, ADR, EBS
€8,31pro Stück · zzgl. MwSt. · Karton mit 40
