Erich Jaeger 111318Original Erich Jaeger

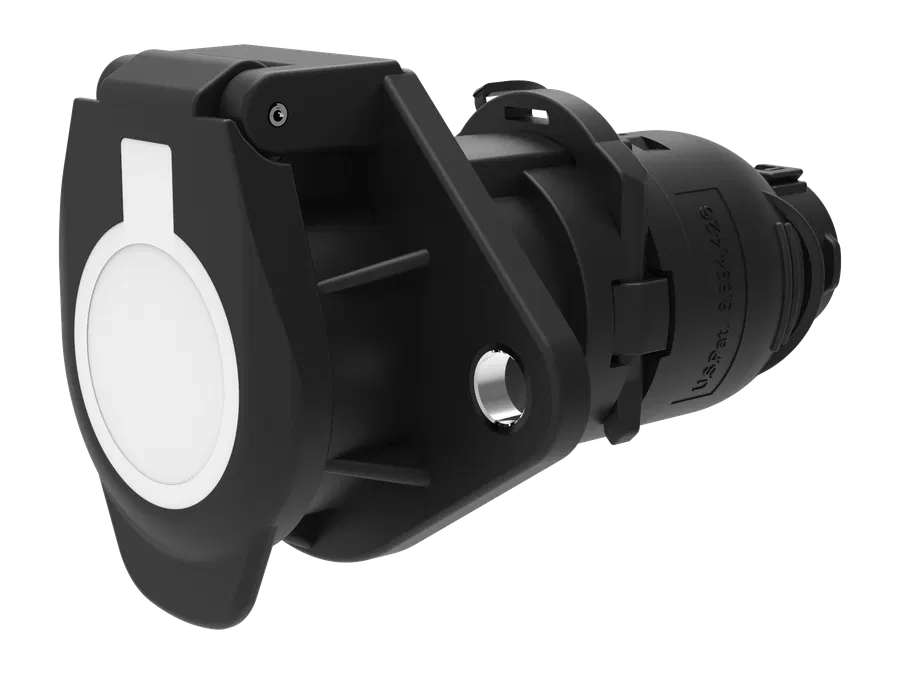

7P/24V 100% wasserdicht «JAEGER Expert» Steckdose (ISO 3731 - Type S)

Preis auf Anfrage

Lieferzeit: innerhalb 1 Woche

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormISO 3731 - Type S

Spannung24V

Polzahl7P

KategorieSteckdose

Externe Artikelreferenzen

Bekannte Cross-Reference-Nummern

Diese Lieferanten-, Distributor- und Fahrzeugmarken-Referenzen dienen ausschließlich der Identifikation.

Marke / Lieferant	Referenznummern
Europart	`4830111318`

Produktkontext

Produktbeschreibung und Anwendung

Was macht 111318?

Erich Jaeger 111318 ist 7P/24V 100% wasserdicht «JAEGER Expert» Steckdose (ISO 3731 - Type S). In der Praxis wird diese Komponente (Steckdose) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. ISO 3731 - Type S und 24V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Kontaktanschluss: Crimpkontakt, Schutzart: IP 54, IP X7, IP X9K, Verpackung: PE-Beutel, Farbe des Deckeleinsatzes: weiß, Deckelfarbe: schwarz, Norm: ISO 3731 - Type S. Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 111318 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 511121 7P/24V Versorgungskabel - mit 7P/24V zusätzlicher Steckdose (ISO 3731) und 8P connector, 211013 7P/24V Stecker (ISO 3731 - Type S), 611081 7P/24V Spiralkabel (ISO 3731 - Type S), 711110 Adapterspiralkabel - mit 15P/24V Stecker (ISO 12098) und 2x 7P/24V Metallsteckern (ISO 1185 + ISO 3731), 382521 90° Kabel exit clamshell. So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer: 111318
Produktfamilie: Steckdose
Norm: ISO 3731 - Type S
Spannung: 24V
Polzahl: 7P
Branche: Nutzfahrzeuge

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 111318 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 111318 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Kontaktanschluss: Crimpkontakt
Schutzart: IP 54, IP X7, IP X9K
Verpackung: PE-Beutel
Farbe des Deckeleinsatzes: weiß
Deckelfarbe: schwarz
Produktfamilie: Steckdose
Norm: ISO 3731 - Type S
Industrie: Nutzfahrzeuge
Marke: JAEGER Expert
Spannung [in V]: 24
Zubehör (separat zu bestellen): «JAEGER Expert» hand crimping tool (ISO 12098, ISO 7638-1, ISO 7638-2, ISO 1185 - Type N, ISO 3731 - Type S)
Im Lieferumfang: Kontakt insert, contacts, cover cap, Dichtung
Im Lieferumfang enthalten: 7P/24V «JAEGER Expert» Kontakt insert (ISO 3731 - Type S) 7P/24V 100% waterproof «JAEGER Expert» Steckdosengehäuse (ISO 3731 - Type S) 7P/12, 24V «WeatherLock™» Dichtung (ISO 3731 - Type S, ISO 1185 - Type N, SAE J560 ABS) 180° Kabel exit clamshell 90° Kabel exit clamshell Kontakt sleeve
Bauform/Ausführung: mit reinforcement bushings
Besonderheit: assembly kit
Produktzusatz: 100% wasserdicht
Farbe des Kontakteinsatzes: yellow
Kontaktoberfläche: vernickelt (Ni)
Deckelmaterial: verstärkter Verbundwerkstoff
Gehäusefarbe: schwarz
Gehäusematerial: verstärkter Verbundwerkstoff
Kabelaustritt: Kabelaustritt 180°, Kabelaustritt 90°, corrugated tube NW17
Polzahl: 07
