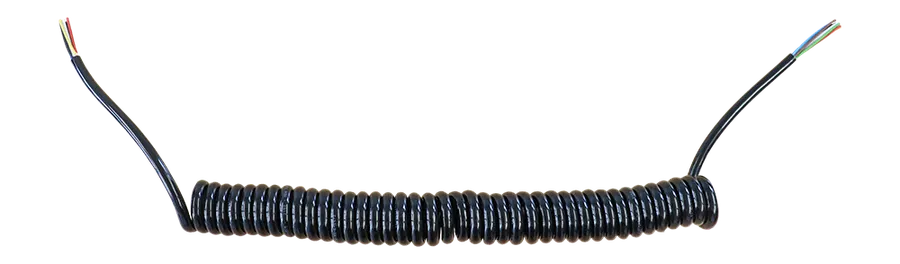

Erich Jaeger 016271Original Erich Jaeger

7P Spiralkabel (ohne Stecker/Steckdose)

Preis auf Anfrage

Lieferzeit: innerhalb 1 Woche

ConnectorRoute ist autorisierter Distributor für Erich-Jaeger-Produkte. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Cross-Reference.

NormISO 3732 - Type S, ISO 1185 - Type N, ISO 3731 - Type S, ISO 1724 - Type N

Spannung12V, 24V

Polzahl7P

KategorieSpiralkabel

Externe Artikelreferenzen

Bekannte Cross-Reference-Nummern

Diese Lieferanten-, Distributor- und Fahrzeugmarken-Referenzen dienen ausschließlich der Identifikation.

Marke / Lieferant	Referenznummern
Herth & Buss	`51276531000`
Scania	`20 223 051`

Produktkontext

Produktbeschreibung und Anwendung

Was macht 016271?

Erich Jaeger 016271 ist 7P Spiralkabel (ohne Stecker/Steckdose). In der Praxis wird diese Komponente (Spiralkabel) nach Steckverbinderfamilie, elektrischer Norm, Spannung, Polzahl und Montage- bzw. Anschlussart im Fahrzeug ausgewählt. ISO 3732 - Type S, ISO 1185 - Type N, ISO 3731 - Type S, ISO 1724 - Type N und 12V, 24V sollten gegen den Schaltplan von Fahrzeug oder Anhänger geprüft werden.

Technische Prüfungen vor der Bestellung

Die öffentlichen Produktdaten heben hervor: Arbeitslänge [in m]: 3, Max. Arbeitslänge [in m]: 3,00, Max. Auszugslänge [in m]: 4,50, Leiterquerschnitt: 6x 1.5mm² + 1x 2.5mm², Anzahl Spiralen: 43, Norm: ISO 3732 - Type S, ISO 1185 - Type N, ISO 3731 - Type S, ISO 1724 - Type N. Diese Details sind wichtig, weil ein Artikel mit passender Beschreibung dennoch an Kabeleinführung, Kontaktierung, Abdichtung, Gehäusematerial oder Bauraum scheitern kann.

So liefert ConnectorRoute diesen Artikel

Als autorisierter Erich-Jaeger-Distributor liefert ConnectorRoute 016271 neu und original, in Original-Herstellerverpackung. Geliefert wird je voller Karton; das Angebot nennt Verpackungseinheit, Stückpreis, Verfügbarkeit und Lieferzeit.

Produkte, die in dieselbe Bestellung gehören

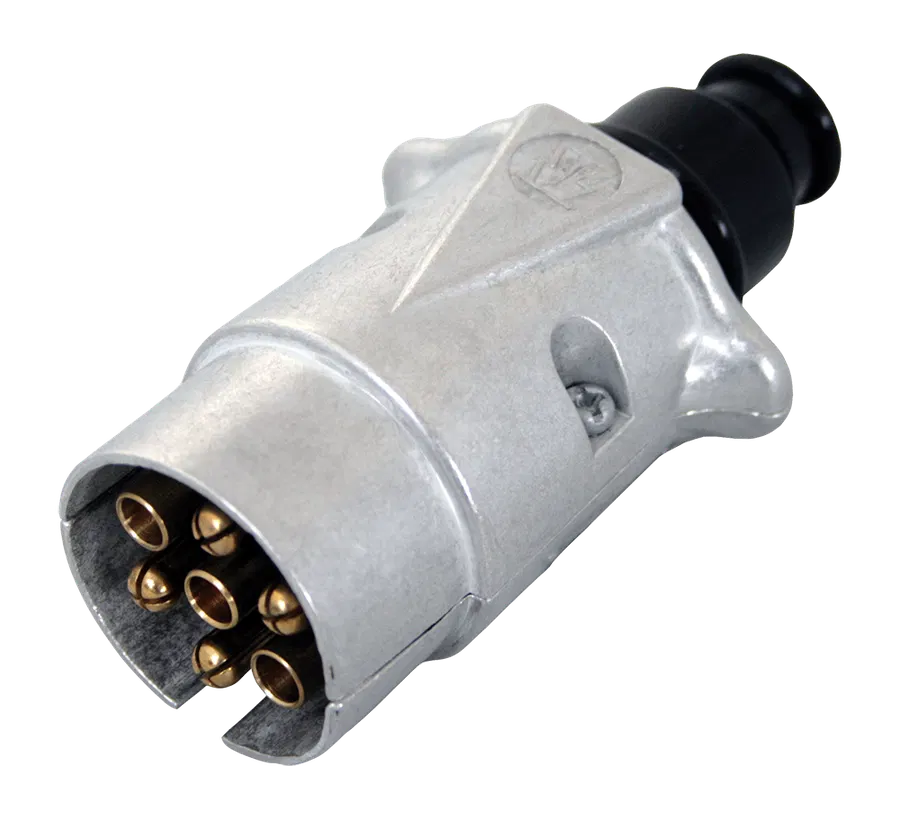

Kombinieren Sie nach Möglichkeit verwandte Systemteile in einer Bestellung: 101100 7P/12V Steckdose (ISO 1724 - Type N), 201212 7P/12V Stecker (ISO 1724 - Type N), 651017 Adapterspiralkabel - mit 7P/12V Stecker (ISO 1724) und 7P/24V Stecker (ISO 1185), 101285 7P/12V Steckdose (ISO 1724 - Type N), 201005 7P/12V Stecker (ISO 1724 - Type N). So wird nicht eine Artikelnummer gelöst, während passender Stecker, Steckdose, Spiralkabel oder Adapter zum nächsten Engpass werden.

Strukturierte Produktdaten

Artikelnummer: 016271
Produktfamilie: Spiralkabel
Norm: ISO 3732 - Type S, ISO 1185 - Type N, ISO 3731 - Type S, ISO 1724 - Type N
Spannung: 12V, 24V
Polzahl: 7P
Branche: Pkw, Landtechnik, Nutzfahrzeuge

Fragen zu diesem Artikel

Ist dies ein Original-Erich-Jaeger-Teil?

Ja. ConnectorRoute ist autorisierter Erich-Jaeger-Distributor und liefert 016271 neu und original, direkt von Erich Jaeger bezogen.

Wie wird 016271 verpackt und bestellt?

Erich-Jaeger-Teile werden in Original-Herstellerverpackung geliefert. Bestellt wird je Karton; Produktseite oder Angebot nennen Verpackungseinheit und Stückpreis.

Was sollte ich einer Anfrage beifügen?

Senden Sie die Erich-Jaeger-Artikelnummer und die benötigten Stückzahlen. Für Systemberatung helfen Fotos des verbauten Teils, des Gegensteckers sowie Fahrzeug- oder Anhängerdaten.

Technische Spezifikationen

Technische Daten

Arbeitslänge [in m]: 3
Max. Arbeitslänge [in m]: 3,00
Max. Auszugslänge [in m]: 4,50
Leiterquerschnitt: 6x 1.5mm² + 1x 2.5mm²
Anzahl Spiralen: 43
Produktfamilie: Spiralkabel
Norm: ISO 3732 - Type S, ISO 1185 - Type N, ISO 3731 - Type S, ISO 1724 - Type N
Industrie: Pkw, Landtechnik, Nutzfahrzeuge
Temperaturbeständigkeit [in °C]: -40.0 - 100.0
Spannung [in V]: 12, 24
Verpackung: ohne Verpackung
Kabelfarbe: schwarz
Kabelmaterial: PUR
Anzahl angeschlossener Stecker: 0
Anzahl angeschlossener Steckdosen: 0
Polzahl: 07
Außendurchmesser Spirale [in mm]: 50,00
Abisolierlänge [in mm]: 50,00
Kabelquerschnitt [in mm]: 9,50
