ISO 1185/3731 · 7-adrig, 6 x 1,5 + 1 x 2,5 mm² Masse (ISO 1185 Typ N)Normgerechte Standardleitung

7-adriges Anhängerkabel ISO 1185 / ISO 3731 7-adrig, 6 x 1,5 + 1 x 2,5 mm² Masse (ISO 1185 Typ N)

24-V-7-poliges Lichtkabel Typ N und Typ S, 6 x 1,5 + 1 x 2,5 mm² oder 7 x 1,5 mm²

Farbe
Spulenlänge
Artikel: CR-CB-001020
Netto-Preis · zzgl. MwSt.
€106,45je Spule

Lieferzeit: 1–2 Wochen
Versandkostenfrei ab €500 · darunter pauschal €25
1

Angebot anfragen

ConnectorRoute liefert normgerechte Fahrzeugleitungen europäischer Hersteller. Artikelnummern anderer Marken dienen ausschließlich der Identifikation und Kreuzreferenz.

Aufbau6 x 1,5 + 1 x 2,5 mm²
Aderzahl7 Adern
Temperaturbereich-40 °C … +105 °C
NormISO 1185 (type N) / ISO 3731 (type S) / DIN 72551 colour code

Artikelnummern

Farben, Längen und Artikelnummern

Eine Artikelnummer je Farbe und Spulenlänge. Preise je Spule, zzgl. MwSt.

FarbeSpuleConnectorRoute-ArtikelPreis / Spule
schwarz50 mCR-CB-001020€106,45 €2,13 je m
schwarz100 mCR-CB-001021€212,90 €2,13 je m

Systemprodukte

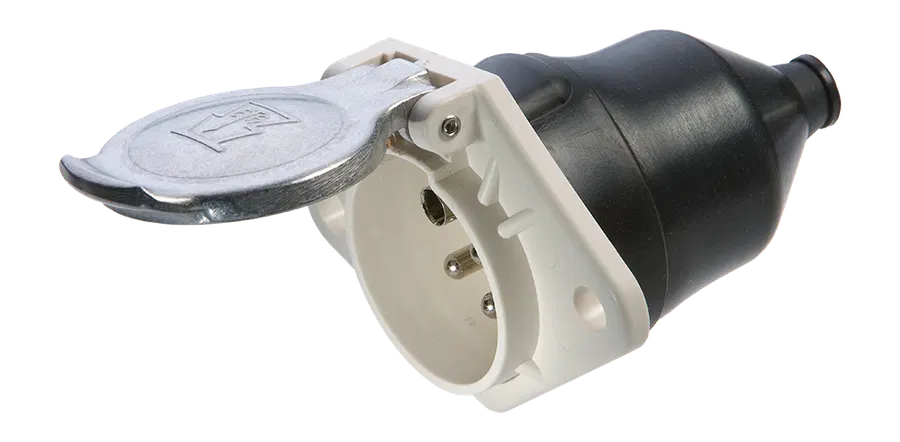

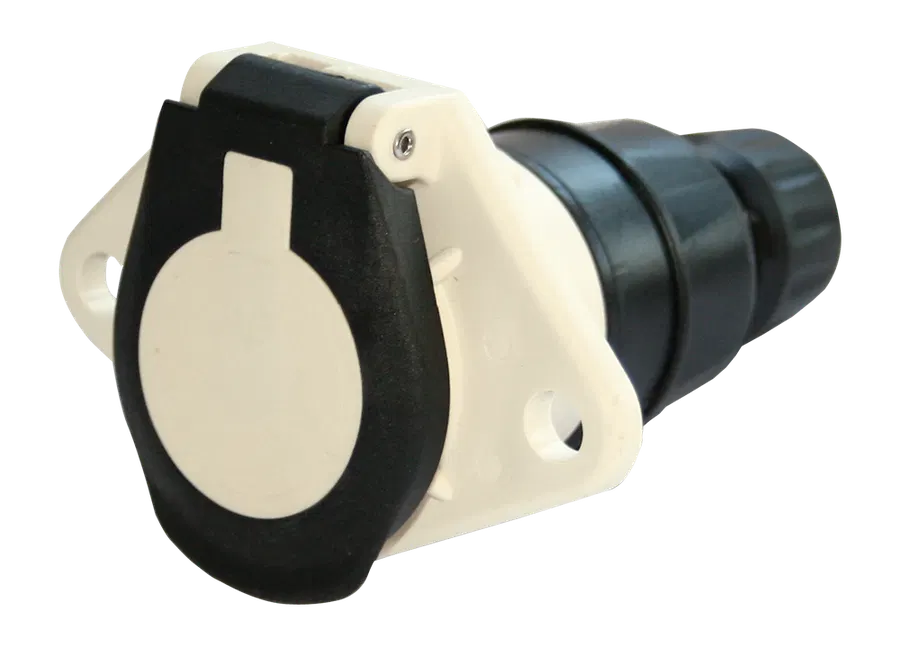

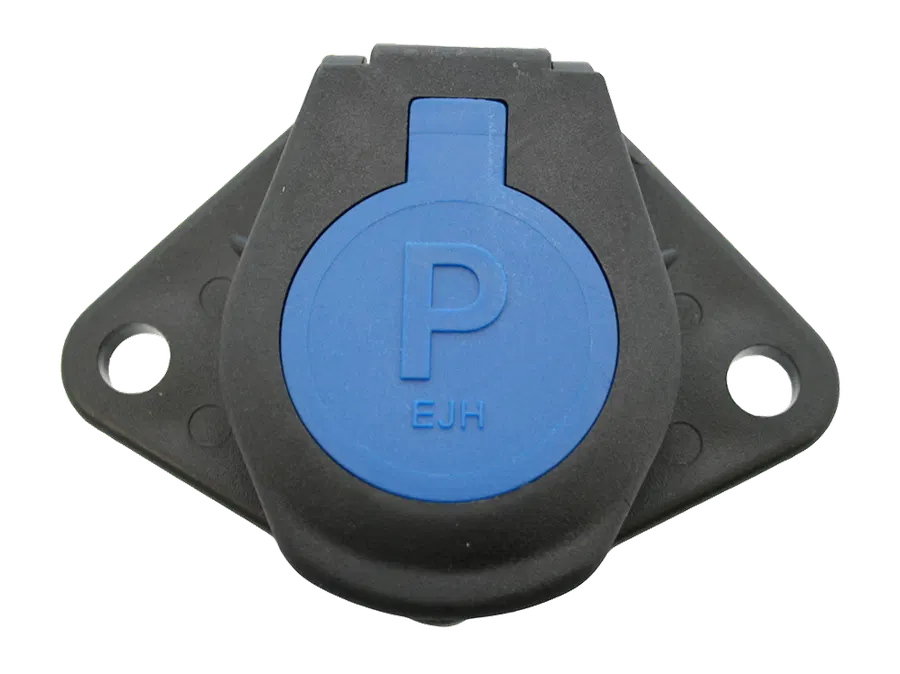

Die Steckverbinder, Steckdosen und Spiralkabel, an die diese Leitung angeschlossen wird, sowie benachbarte Querschnitte desselben Typs.

Norm und Referenzen

Norm und OE-Referenznummern

Gefertigt nach der unten genannten Norm. Führen Fahrzeug- oder Anhängerhersteller diese Leitung unter eigener Teilenummer, sind diese OE-Nummern zur Identifikation in Ihrem System angegeben.

Norm / OE-MarkeReferenz
NormISO 1185 (type N) / ISO 3731 (type S) / DIN 72551 colour code

Produktkontext

Anwendung und Auswahl

Was ist ISO 1185/3731?

Anhänger-Lichtkabel für die klassischen 24-V-7-poligen Systeme: Typ N (ISO 1185) für die Hauptlichtfunktionen mit 2,5-mm²-Masseader, Typ S (ISO 3731) für die Zusatzfunktionen. Verlegung von Steckdose oder Stecker entlang des Fahrgestells zum Rückleuchten-Verteiler. Farbcodiert nach DIN 72551 für die direkte Konfektionierung.

So wählen Sie den Querschnitt

Den Leiterquerschnitt nach Strom und Leitungslänge wählen: 0,35–1,0 mm² für Signale und Sensoren, 1,5–2,5 mm² für Beleuchtung und die meisten Steuerstromkreise, 4,0–6,0 mm² für starke Verbraucher, ab 10 mm² für Versorgung, Batterie und Masse. Im Zweifel eine Stufe größer — Spannungsabfall an 24-V-Anhängern ist eine häufige Ursache für Beleuchtungsfehler.

So liefert ConnectorRoute diese Leitung

Normgerechte Leitung europäischer Hersteller, geliefert auf Spulen à 50 / 100 m. Farben und Querschnitte sind Standardartikel; größere Mengen, Zuschnitte und Trommelmengen auf Anfrage. Preise je Spule, zzgl. MwSt., für Geschäftskunden.

Strukturierte Produktdaten

Artikel
CR-CB-001020
Norm
ISO 1185 (type N) / ISO 3731 (type S) / DIN 72551 colour code
Aufbau
6 x 1,5 + 1 x 2,5 mm²
Farben
1
Spulenlängen
50 / 100 m

Fragen zu dieser Leitung

Ist das eine Markenleitung?

Dies ist eine herstellerneutrale Leitung nach ISO 1185 (type N) / ISO 3731 (type S) / DIN 72551 colour code. Für Kabelbaum und Zulassung zählt die Spezifikation, nicht die Marke. OE-Nummern der Fahrzeughersteller sind, soweit bekannt, zur Identifikation angegeben.

Kann ich weniger als eine volle Spule bestellen?

Standard-Verkaufseinheiten sind Spulen à 50 / 100 m. Zuschnitte und Trommelmengen sind auf Anfrage möglich — Typ, Querschnitt, Farbe und Länge an ConnectorRoute senden.

Zu welchem Steckverbinder gehört diese Leitung?

Diese Leitung ist für die ISO 1185 (type N) / ISO 3731 (type S) / DIN 72551 colour code-Steckverbinder ausgelegt: Aderzahl und Farben entsprechen der Kontaktbelegung der zugehörigen Erich-Jaeger-Stecker und -Steckdosen unter „Häufig zusammen bestellt“.

Technische Spezifikationen

Technische Daten

Norm
ISO 1185 (type N) / ISO 3731 (type S) / DIN 72551 colour code
Aufbau
6 x 1,5 + 1 x 2,5 mm²
Aderzahl
7
Isolierung
PVC / PVC sheath
Wandstärke
dünnwandig
Temperaturbereich
-40 °C … +105 °C
Nennspannung
24 V DC
Leiter
Kupfer blank, feindrähtig (Klasse 5), Aderfarben nach DIN 72551 (weiß, schwarz, gelb, grün, braun, rot, blau)
Farben
schwarz
Spulenlängen
50 / 100 m
Verkaufseinheit
Spule
